一、概述

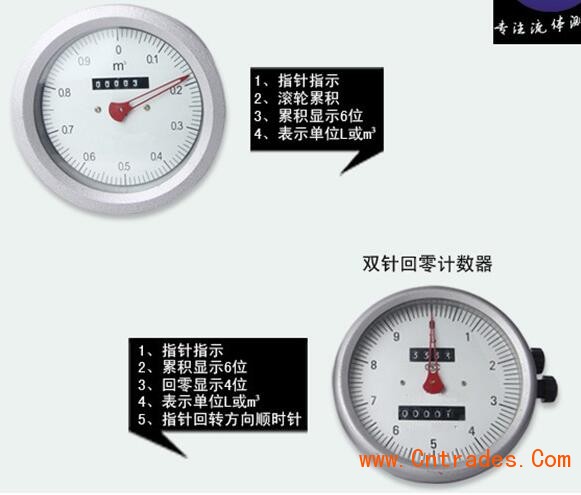

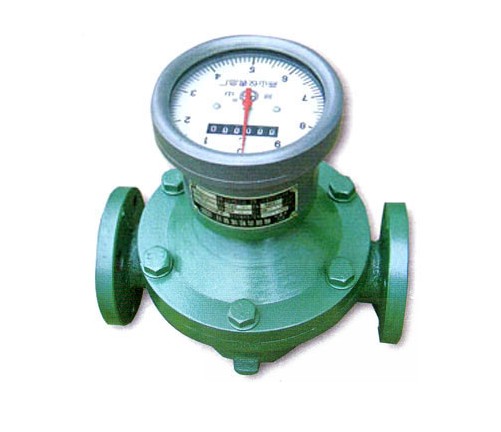

      TG-LC-1712油品专用流量计是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 广泛用于石油、化工、医药卫生等油类及高粘度介质的累积流量测量。是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，选用不同的制造材料，可满足石油、化工、医药、食品、等各领域的液体流量计量

二、测量原理:

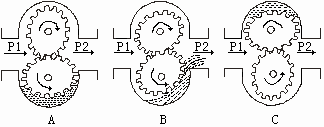

在仪表测量室进出两端液体压差的在作用下，一对椭圆齿轮在轴承上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q，单位时间椭圆齿轮旋转次数为N，则在该时间内流过的液体体积量为NQ。

优点：

 按照要求正确安装后的流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级、02级，是一种较为准确。但是，如果使用时被测介质的流量过小，泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格对使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能获得保证。使用要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，在仪表所规定的使用温度范围内使用。

三、主要技术参数

流量计连接方式: 法兰连接:DN10～DN200

安装方式: 水平、垂直

口径系列: DN10，15，20，25，40，50，80，100

压力损失:≤0.1MPa

精度等级: 普通型0.5级，高精度0.2级

介质压力: 普通型1.6MPa,高压型3.2MPa

粘度范围: 普通型:0.6～200mpa.s,

高粘度200～1000mpa.s

介质温度: 普通型＜120℃，高压型＜200℃

表体材质: 铸铁、铸钢、不锈钢等

转动部件: 铝合金、不锈钢等

可以选装油品过滤器

按照要求正确安装后，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过

小，仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的树脂流量计对zui小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能获得保证。

其次，使用油品流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，椭圆齿轮流量计在仪表所规定的使用温度范围内使用。

长期使用后，其内部的齿轮会被腐蚀和磨损，从而影响测量精度。因此，要经常注意观察，并定期拆下进行检查，若条件允许定期进行标定。

四、测量范围及工作压力

五、选型编码
