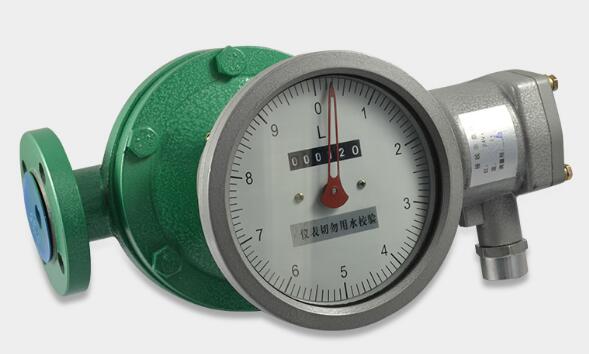

高粘度液体流量计


介绍;

椭圆齿轮流量计是一种指针显示,字轮累积计数装置及回零装置的轻型容积式流量仪表,广泛应用于各工业领域的液体流量控制,适用于各种类型的液体测量,如原油、柴油、汽油等,具有量程大,精度高,使用和维修方便等特点。


原理

是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 广泛用于石油、化工、医药卫生等油类及高粘度介质的累积流量测量。


二、测量原理

在仪表测量室进出两端液体压差的在作用下,一对椭圆齿轮在轴承上不停地转动并排出液体,测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q,单位时间椭圆齿轮旋转次数为N,则在该时间内流过的液体体积量为NQ。柴油流量计是由计量箱和装在计量箱内的一对椭圆齿轮,与上下盖板构成一个密封的初月形空腔(由于齿轮的转动,所以不是密封的)作为一次排量的计算单位。当被测液体经管道进入流量计时,由于进出口处产生的压力差推动一对齿轮连续旋转,不断地把经初月形空腔计量后的液体输送到出口处,椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量。流量计主要是由壳体、计数器、椭圆齿轮和联轴器(分磁性联轴器和轴向联轴器)等组成。


性能参数

连接方式法兰连接:DN10DN200

安装方式水平、垂直

精度等级普通型0.5级,高精度0.2级

耐压普通型1.6MPa,高压型3.2MPa

耐温度普通型<120℃,高压型<200

制作材质铸铁、铸钢、不锈钢等

转动部件铝合金、不锈钢等

可以选装油品过滤器

在安装前应清洁管道.若液体内含有固体颗粒,则须在管道上游加装过滤器;流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时,应使流量计的椭圆齿轮转动轴与地面平行。柴油流量计是计量流经管道内液体流量总和的容积式流量计,该流量计具有测量精度高,受液体粘度影响小,表前不需要安装直管段,。

表头显示:

指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出

仪表型号:

LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示

测量介质:

液体、各种油品

口径规格:

10---200

流量测量范围:

0.04-340 m3/h

测量精度:

0.5 0.2

被测介质温度:

-20-100 ,zui高+200

工作压力:

1.6MPa 2.5MPa 6.4MPa

输出信号:

脉冲、4--20mARS485

通讯类型:

RS485

电源:

DC12V ---DC24V

安装方式:

法兰连接、螺纹连接

防爆等级:

ExiaIIBT4

防护等级:

IP65



按照要求正确安装后的流量计,使用时即可保证足够的精度,通常累计值的精度可达0.5级,是一种较为准确的流量计量仪表。但是,如果使用时被测介质的流量过。

小,仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。因此,不同型号规格的流量计对zui小使用流量有一允许值,只有当实际被测流量大于该下限流量允许值时,测量精度才能获得保证。

其次,使用机油流量计要注意被测介质的温度不能过高,否则不仅会增加测量误差,而且有使齿轮发生卡死的可能。为此,流量计在仪表所规定的使用温度范围内使用。


测量范围及工作压力

型号

TG-LC-A铸铁

TG-LC-E铸钢

TG-LC-B不锈钢

公称压力

Mpa

1.0 1.6

2.5 4.0 6.4

1.0 1.6

被测液体粘度

— 200 mPa.s

被测液体温度

-20℃~+100

    m?h

型号

精度等级

TG-LC-A铸铁

TG-LC-E铸钢

TG-LC-B不锈钢

公称口径(DNmm

0.5

0.2

0.5

0.2

0.5

0.2

10

0.040.4

0.10.4

0.040.4

0.10.4

0.10.5

0.10.5

15

0.251.5

0.31.5

0.251.5

0.31.5

0.31.5

0.31.5

20

0.53

0.63

0.53

0.63

0.63

0.63

25

16

1.26

16

1.26

1.26

1.26

40

2.515

315

2.515

315

315

315

50

424

4.824

424

4.824

4.824

4.824

65

540

840

540

840

840

840

80

1060

1260

1060

1260

1260

1260

100

16100

20100

16100

20100

20100

20100

150

32190

38190

32190

38190

38190

38190

200

34340

68340

34340

68340

68340

68340

















选型编码

TG-LC-1712



江苏天罡仪表公司经营标识

基本型号

LC



椭圆齿轮流量计基本型号

口径选择

-□□



通径大小

材料选择

-A



铸铁



-E



铸钢



-B



不锈钢

输出信号

-2



无信号输出



-3



脉冲 DV24V供电



-4



4~20mA DV24V供电

复零功能

-N



无复零功能



-F



复零功能

过滤器

-N



无过滤器



-G



含过滤器

流量选择

(□~□)



流量范围


订货须知:

用户在定购流量仪表时要注意根据流体的公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择合适的规格。

需要的显示仪表配套时,请参阅相应的说明书,选用合适的型号,或由技术人员根据您提供的资料替您设计选型。需要传输信号用的电缆时注明规格长度。
