天然气计量表

旋进旋涡流量计是采用微处理技术,具有功能强,流量范围宽,操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品的新的气体流量仪表。

天然气计量表主要用途：

旋进旋涡流量计采用的微出来技术，具有功能强、流量范围宽、操作维修简单，安装使用方便等优点，主要技术指标达到同类产品的先进水平。可广泛用于石油、化工、电力、冶金、煤炭等行业各种气体的计量。

1、 内置式压力、温度、流量传感器，性能高；

2、 采用双传感器、信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有的稳定性；

3、量程宽度比高达1：15或以上；测量瞬时流量为0.03m3/min；

4、结构紧凑，无机械可动部件，传感器及显示一体化，外形美观；出厂时已按国标及行业标准经过严格的标准校准设备进行参数的校正，用户无需更改参数设置；

5、压力、温度传感器故障自诊断功能，并清晰简明地显示于LCD屏和上位机的界面中；

6、具有485通信接口，可远传被测介质的温度、压力、瞬时流量、标准体积总量等仪表有关参数，传输距离≤1.2km；

7、具有流量，压力，温度的频率模拟信号输出（200~1000Hz），传输距离为2km；

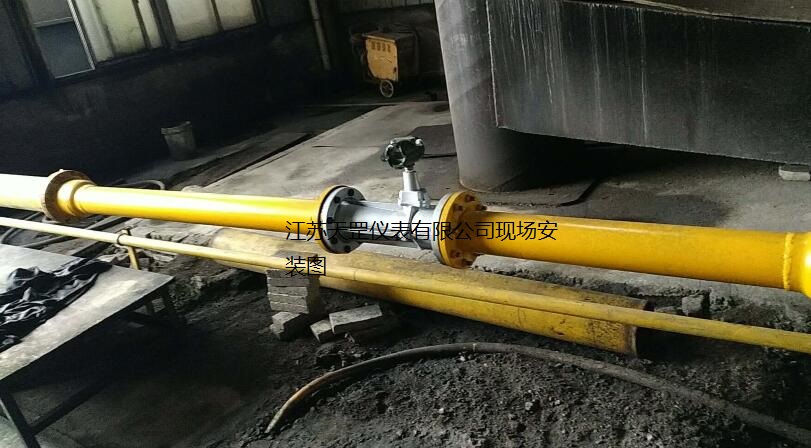

8、节流小，对环境条件要求少，对流量计的前后直管段安装要求低（前为≥3DN 、后为≥1DN），水平或倾斜安装都能准确计量；该流量计的安装、使用及维护特别方便；

9、流量计有内置一组镍氢电池，在无外电源的情况下可连续使用1~3年；

10、智能流量积算仪可以任意角度定位（转动角约为350°），使流量计在各种安装条件下的读数更方便更直接；

11、时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失；

12、规格齐全，从DN25～DN200，满足用户的各种管径和流量的需要；

13、仪表具有防爆及防护功能，防爆标志为ExibⅠ，防护等级为IP55。

天然气计量表特点：

1. 无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；
2. 采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；
3.智能型流量计集流量探头、微处理器、压力、温度传感器于一体，采取内置式组合，使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；
4.采用双检测技术可效地提高检测信号强度，并抑制由管线振动引起的干扰；
5.采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；
6.采用EEPROM技术，参数设置方便，可保存，并可保存zui长达一年的历史数据；
7.转换器可输出频率脉冲、4-20mA模拟信号，并具有RS485接口和HART协议，可直接与微机联网，传输距离可达1.2Km；
8. 配合本公司的FM型数据采集器，可通过因特网或者网络进行远程数据传输；
9.压力、温度信号为变送器输入方式，互换性强；
10.整机.功耗低，可用内电池供电，也可外接电源。

天然气计量表工作原理：

当流体通过由螺旋形叶片组成的旋涡发生器（见图1）后，流体被迫绕着发生体轴剧烈旋转，形成旋涡。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响。检测元件测得流体二次旋转进动频率，就知道了流量。而且能在较宽的流量范围内获得良好的线性度。流量计算式为：

K=f/q

式中：K ——流量仪表系数l/m³

f——旋涡频率 Hz

q——体积流量m³/s

流量计的仪表系数在一定的结构参数和规定的雷诺数范围内与流体的温度、压力、组分和物性（密度、粘度）无关。

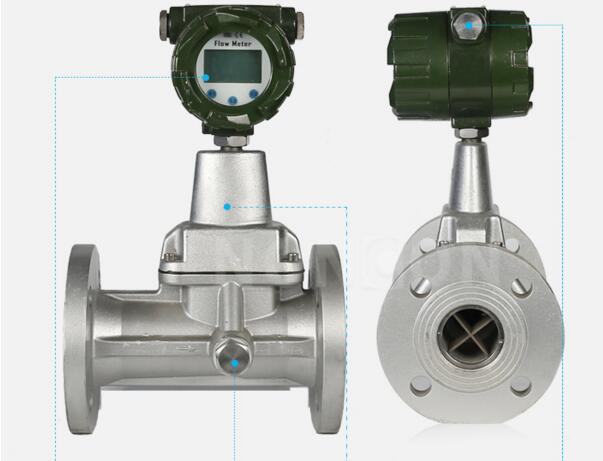

流量计由传感器和转换显示仪组成。

1、传感器包括旋涡发生器、检测元件、整流器和壳体。

旋涡发生器由特定螺旋形叶片组成，它固定在壳体收缩段前端，强迫流体产生强烈的旋涡流。

检测元件安装在靠近扩张管的喉部，用热敏、压电、应变、电容或光纤等检测元件可测出旋涡进动的频率信号。

整流器固定在流量计表体出口，其作用是消除旋涡流，以减小下游流态对仪表测量的影响。

壳体设计成一定形状的流道，使旋涡形成，固定和保护安装在内部的零部件，并通过法兰与管道相连接。

2、转换显示仪

由压电传感器检测到的微弱电压信号经过放大、滤波、整形后，变成频率与流量成正比的脉冲信号，然后由显示仪计数显示。显示仪配有外输接口，输出各种信号。对测量的气体介质可进行温度和压力的补偿，转换为标准状况下的体积流量，并显示。

天然气计量表参数选型：

天然气计量表安装图选型参数：

1、用户订购本产品时要注意根据管道公称直径、流量范围、公称压力、介质大压力、介质温度范

围、环境条件选择合适的规格，在危险场所使用的须注明防爆等级要求。

2、流量计一般为基本型，带工矿脉冲输出和RS485通讯接口，若需其它附件输出功能，请在订货时注明。

3、配套产品：可配套流量积算仪通过RS485接口实现异地（距离≤120m）显示。

订货须知：
用户在定购流量仪表时要注意根据流体的公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择合适的规格。
需要的显示仪表配套时，请参阅相应的说明书，选用合适的型号，或由技术人员根据您提供的资料替您设计选型。需要传输信号用的电缆时注明规格长。
