一、概述

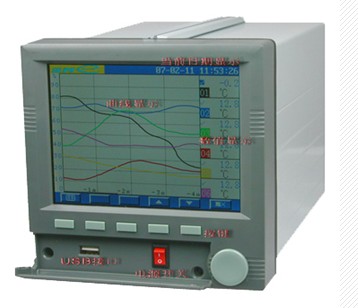

TG-3000 四十通道彩色无纸记录仪(288×288mm)是淮安市明泰仪表有限公司zui新的产品，它具有40路输入，可输入标准电流、标准 电压、频率、毫伏、热电 偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。
二、四十通道彩色无纸记录仪主要特点
◇进口SHARP 10.4英寸640×480点阵TFT高亮度彩色图形液晶显示屏，CCFL背光、画面清晰、色彩绚丽、宽视角；
◇屏幕亮度可以自由调节；
◇采用高速、高性能32位ARM微处理器，画面响应时间小于0.5秒，可同时实现40路信号的检测、记录、显示和报警
◇采用zui新大规模集成电器，国际名厂元器件精心设计；
◇32位大容量FLASH闪存芯片存贮历史数据，掉电永不丢失数据；
◇全隔离输入，可输入多种信号，无需跳线，通过软件组态即可；
◇工程量显示数值范围宽，可显示5位数值：-9999～19999；
◇支持真空度科学计数法显示；
◇曲线显示可以自由组合，自定义曲线颜色；
◇曲线走纸方式可设定横向或纵向；
◇中文菜单组态、显示工程位号，工程单位。软件密码锁保证用户组态安全；
◇内置国标二级字库（6500汉字），使用T6拼音输入法，自由输入位号和单位；
◇报警显示，同时指示各路通道的下下限、下限、上限、上上限报警。可以记录zui近的15条报警信息；
◇使用USB接口转存和备份历史记录，支持128M、256M、512M优盘；
◇标准串行通讯接口：RS-485和RS-232C；
◇10M Ethernet标准RJ45接口；
◇标准Modbus TRU通讯协议，除支持本公司的ScanX数据管理软件外，还支持iFIX、组态王、MCGS、PCAuto等流行组态软件，无需专用驱动。
◇可外接微型打印机支持手动打印、定时自动打印，满足用户现场打印的需要；
◇集成硬件实时时钟，掉电情况下时钟也能准确运行；
◇开关电源，85VAC-265VAC范围内正常工作；
◇提供变送器+24VDC隔离配电；
◇金属外壳，允许在恶劣的环境下使用。
三、四十通道彩色无纸记录仪主要技术指标
◇输入种类及测量量程、精度：
|
输入种类 |
量程 |
测量量程 |
精度 |
|
DVC |
0~20mV |
-9999~19999 |
±0.2% |
|
0~100mV |
-9999~19999 |
±0.2% |
|
0~5V |
-9999~19999 |
±0.2% |
|
1~5V |
-9999~19999 |
±0.2% |
|
DCI |
0~100mA |
-9999~19999 |
±0.2% |
|
4~20mA |
-9999~19999 |
±0.2% |
|
TC |
S |
-50.0~100.0℃ |
±3.7℃ |
|
100.0~1768.0℃ |
±2℃ |
|
B |
0~1820.0℃ |
±2℃ |
|
K |
-50.0~1372.0℃ |
±2℃ |
|
E |
-50.0~1000.0℃ |
±2℃ |
|
J |
-50.0~1200.0℃ |
±2℃ |
|
T |
-199.90~320.00℃ |
±2℃ |
|
Wer3-25 |
0.0~2300.0℃ |
±5℃ |
|
RTD |
Pt100 |
-200.0~850.0℃ |
±1℃ |
|
Cu50 |
-50.00~150.00℃ |
±1℃ |
|
电阻 |
0~350Ω |
-9999~19999 |
|
频率 |
0－10KHZ |
0~19999 |
±1 |
◇TG-3000 系列仪表允许40路不同类型的信号直接输入，通道间全隔离，隔离电压大于400V
安装方式：嵌入式仪表板安装（垂直仪表盘），允许向后zui大倾斜30度安装，左右水平。
仪表板厚度：2-26mm
外型尺寸：288（W）×288（H）×168（D）mm
重量：5Kg
◇输出信号
配电：16路配电，8组24VDC输出，输出电流60mA/组
24路可组态继电器触点输出，触点容量为3A、250VAC（阻性负载）默认为常开触点。
zui多12路模拟量变送输出，4-20mADC,负载电阻＜600Ω。
◇通讯、打印
通讯接口：RS-232C、RS-485和Ethernet RJ45
波特率：1200、2400、9600、57600（RS-232C、RS-485）、10M（Ethernet）
打印接口：RS-232C直接连接串行微行打印机
◇补偿运算
蒸 汽：根据IFC67公式计算蒸汽密度补偿蒸汽的质量流量。
一般气体：温度、压力补偿测量标准体积流量。
天然气：温度、压力补偿测量标准体积流量。
液 体：温度补偿测量标准体积流量或质量流量。
◇累积范围
0-99999999
◇数据备份和转存
256M-1G优盘可选；
◇记录时间间
|
记录间隔 |
1秒 |
2秒 |
5秒 |
10秒 |
15秒 |
1分钟 |
2分钟 |
4分钟 |
|
记录长度 |
72小时 |
6天 |
15天 |
30天 |
45天 |
180天 |
360天 |
750天 |
◇精度
±0.2%FS
◇显示方式
640×480点阵、高亮度、大屏幕、宽视角10.4寸真彩图形液晶显示屏,CCFL背光
◇保护方式
内置Flash存储器保护参数和历史数据,断电后可保存.
◇供电电源
开关电源85VAC-265VAC,50HZ±5%，功耗＜120W
四、四十通道彩色无纸记录仪产品选型
|
TG-3000 四十通道彩色无纸记录仪 |
|
TG-3000 |
60 |
□ |
-□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
型号 |
选型代码 |
说明 |
|
|
60 |
|
尺寸（288×288×168) |
万
能
输
入 |
08 |
|
八路输入 |
|
16 |
|
十六路输入 |
|
24 |
|
二十四路输入 |
|
40 |
|
四十路输入 |
|
频率 输入数量 |
N |
|
无要求 |
|
08 |
|
八路频率信号输入 |
|
16 |
|
十六路频率信号输入 |
|
24 |
|
二十四路频率信号输入 |
|
32 |
|
三十六路频率信号输入 |
|
40 |
|
四十路频率信号输入 |
继电器
报警输出 |
可组态 |
00 |
|
无 |
|
12 |
|
十二路 |
|
24 |
|
二十四路 |
|
变送输出 |
|
N |
|
无要求 |
|
A4 |
|
4路变送输出 |
|
A8 |
|
8路变送输出 |
|
A16 |
|
16路变送输出 |
|
PID调节输出 |
|
N |
|
无要求 |
|
P4 |
|
4路PID调节输出 |
|
P8 |
|
8路PID调节输出 |
通讯/打印
功能 |
|
0 |
|
无 |
|
1 |
|
RS-232C通讯 |
|
2 |
|
RS-485通讯 |
|
3 |
|
RS-232C打印 |
|
以太网通讯 |
|
N |
|
无 |
|
E |
|
以太网通讯 |
|
配电输出 |
|
N |
|
无 |
|
P |
|
DC24V配电输出 |
|
流量积算 |
|
0 |
|
无 |
|
1 |
|
无温压补偿的流量积算 |
|
2 |
|
带温压补偿的流量积算 |
USB
转存功能 |
|
/0 |
无 |
|
/U |
USB转存功能 |
|
注：输入数量+频率输入数量+变送输出数量+PID调节输出数量≤40 |

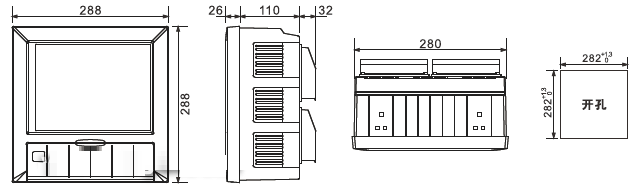

五、四十通道彩色无纸记录仪仪表外形尺寸，安装方法及开孔尺寸
开孔尺寸：282×282

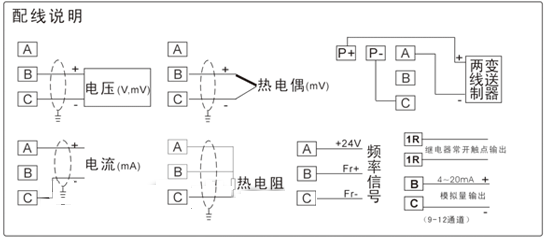

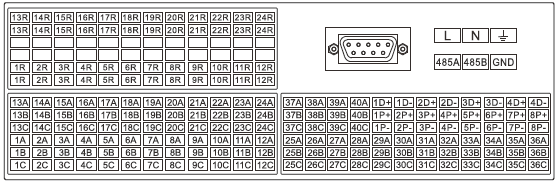

六：四十通道彩色无纸记录仪接线方式
