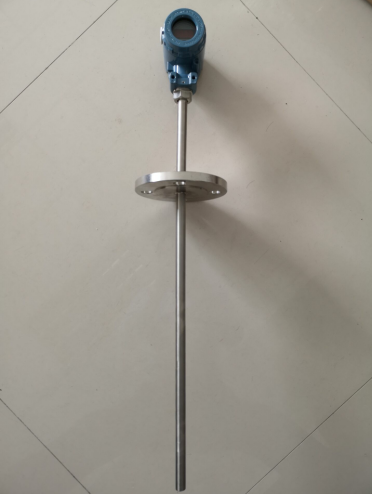

一体化温度变送器



一.产品概述
    TG-SBW 系列一体化温度变送器是温度传感器与变送器的结合,以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等,实现对温度的测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品,是集散系统、数字总线系统的可选产品。

二.产品特点
超小型(模块φ44×18 )一体化,通用性强
二线制 4~20mA DC 输出。传输距离远,抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高,长期稳定性好。
温度模块内部采用环氧树脂浇注工艺,适应于各种恶劣和危险场所使用。
一体化设计,结构简单合理,可直接替换普通装配式热电偶、热电阻。
机械保护 IP65 。
采用热电偶温变,可免用补偿导线,降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃ 时,变送器和现场显示仪表可采用分离(隔离)式安装
防爆等级: dIIBT4 、 dIIBT5 。
防护等级: IP54

三.产品技术指标

类 别 TG-SBW 模块式温变 TG-SBW 一体化温变 准 确 度 0.2%F.S 0.5%F.S 输 入 热电偶: B 、 S 、 T 、 K 、 J 热电阻: Pt100 、 Pt10 、 Cu100 、 Cu50 输 出 二线制 4-20mA DC 使用温度 -25-85 ℃ (一体化 LCD 表头时 0-60 ℃ ) 温度影响 &le;0.05%/ ℃ 湿 度 5-95%RH 现场显示 无 3 1/2LED 3 1/2LCD 0-100% 等分刻度 显示精度 无 数字式: 0.5 级 指针式: 2.0 级 负载能力< 600 &Omega; (额定负载 250 &Omega; ) 外形尺寸 44&times;18 70 &times;100(中继器)

四.选型方法

型号 类别 感温元件 材料 现场显示 安装固定 方式 接线 盒形式 保护 管直径 隔爆标志 内芯结构 保护管特征 说 明 TG-SBW                   温度变送器   R                 热电偶 Z                 热电阻   M               镍铬硅-镍铬{ N } N               镍铬-镍硅 { K } E               镍铬-铜镍 { E } F               铁-铜镍{ J } C               铜-铜镍{ T } P               铂 {Pt100} C               铜 {Cu50}   Y             现场液晶显示   1           无固定装置 2           固定螺纹 3           活动法兰 4           固定法兰 5           活络管接头式 6           固定螺纹锥形式 7           直形管接头式 8           固定螺纹管接头式 9           活动螺纹管接头式   2         防喷式 3         防水式 4         防爆式   0       Ф16 1       Ф12 2       Ф16高铝质管 3       Ф20高铝质管   B     隔爆   无   普通元件 K   铠装元件   F 防腐型 N 耐磨型 TG-SBW R N Y 2 4 0 B K F 典型型号选型
