液位变送器
|
液位变送器
| 用途 | |

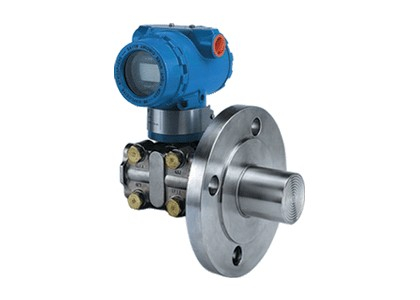

TG-BSQ-1712液位变送器是一种直接安装在管道或容器上的现场变送器。由于隔离膜片直接与液体介质相接触，无须将正压侧用导压管引出，因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度，然后将其转换成4～20mA.DC信号输 出。 Lt型液位变送器采用标准的法兰进行安装联接。 | |
| 通用技术性能和参数 | |
| 输出信号：4～20MA.DC二线制（模拟） 二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能） 供电电源：12～45V.DC(详见负载特性图) 负载特性： | |
 | |
| 量 程 比：10：1或100比1 电源影响：<0.005%输出量程> 负载影响：电源稳定时，无负载影响。 测量精度：调校量程的±0.1%，±0.2（标配精度为±0.2%，若选择其他精度请在订货选 型时注明。） 阻 尼：通常可在0.1～16秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。 启动时间：<2秒，不需预热 工作环境：环境温度 -29～93℃（模拟放大器） -29～75℃（数字/智能放大器） -29～65℃（带显示表头） 环境湿度 0～95% 防护特性：防护能力 IP65 防爆类型：隔爆型 Exd II BT4-6 本安型 Exia II CT5 静压影响：DP类零位误差：对于14MPa,±0.1%zui大量程限值或±0.25%zui大量程限值 (量程代号为3),在管道压力下通过调零给予校正。 HP类零位误差：±0.5%zui大量程限值，对于32MPa在管道压力下通过调零给予校正。 电磁辐射影响：0.05%zui大量程值，接受辐射频率27～500MHz，试验场强3V/m。 指示表(%)：液晶数显 精度±0.2% 振动影响：任何方向200Hz振动时，±0.05%/g。 安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。 重 量：3.9Kg（不包括附件） | |

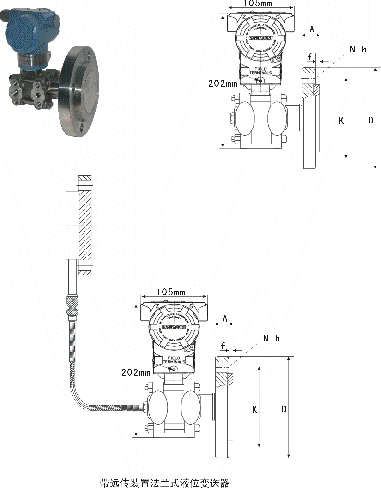

| 典型产品外形尺寸 | |
 | |
| 法兰联接尺寸表 | |
| 单位：mm | |
| 法兰规格外形尺寸安装尺寸插入筒尺寸代号通径压力等级外径 D凸面直径 d厚度 A凸面高 f分布圆 K螺孔数 n直径 h螺栓 f直径 B凸出长度 L2A12"150Lbφ152φ92235.5φ120.64φ19M16暂供 φ600 (0") 50 (2") 100(4") 150(6")2A3300Lbφ16526φ12782A6600Lb313A13"150Lbφ191φ12727.5φ152.44φ19M16φ773A3300Lbφ21032.5φ168.38φ23M203A6600Lb37.54A14"150Lbφ229φ15728φ190.5φ19M16φ954A3300Lbφ25433.5φ200φ23M204A61600Lbφ27343.5φ216φ25M22 | |
| TG-3051LT型法兰式液位变送器选型 | |
| TG-3051LT型法兰式液位变送器 | |
| 代号测量范围 （KPa）3 4 5 60 － 1.3～ 7.5 0 － 6.2～ 37.4 0 － 31.1～ 186.8 0 － 117～ 689.5 | |
| 代号输出形式E SF S4～20mA.DC 模拟放大器，线性输出 4～20mA.DC 数字放大器，带4位数字显示 4～20mA.DC 智能放大器，并采用HART协议通讯 | |
| 代号负压侧容室和接头材质负压侧排气／排液阀材质负压侧隔离膜片材质12 22 23 24 25 33 35碳钢 316钢 316钢 316钢 316钢 哈氏合金C 哈氏合金C316钢 316钢 316钢 316钢 316钢 哈氏合金C 哈氏合金C316L钢 316L钢 哈氏合金C 蒙耐尔合金 钽 哈氏合金C 钽 | |
| 代号正压侧隔离膜片材质正压侧接液密封面材质A B C N V H316L钢 哈氏合金C 钽 镍200 蒙耐尔合金 钛平法兰式与远传膜片 相同材料 凸法兰式均为316钢 | |
| 代号安装法兰通径2 3 4通径2" 通径3" 通径4"注：供货产品的密封面为RF型突面式。根 | |
| 代号压力等级据需要可提供：MFM型凹凸面式、TG型榫槽面式、或RＪ型环连接面式。1 3 6150Lb或PN10/16bar 300Lb或PN25/40bar 600Lb或PN64bar | |
| 代号灌充液L S低粘度硅油 －60～150℃ ρ=0.93 普通硅油 －45～250℃ ρ=0.96 | |
| 代号膜片凸出长度（mm）0 2 4 60 （平膜片形式） 50（2"） 100(4") 注：可供非系列长度。 150(6") | |
| 代号选用件S M3 d I负压侧带一个远传装置 数显指示表 4位LCD数字显示 隔爆型，防爆标志ExdⅡBT4-6 本安型，防爆标志ExiaⅡCT5注：“□” 内填入毛细管长度代号：05（1.5米）、10（3米)或15（4.5米），一般负压侧提供扁平式。 | |
 | |
| TG-3051LT 4 E 23 B 3 A 1 L 0 S15 M1 0～25KPa | |
