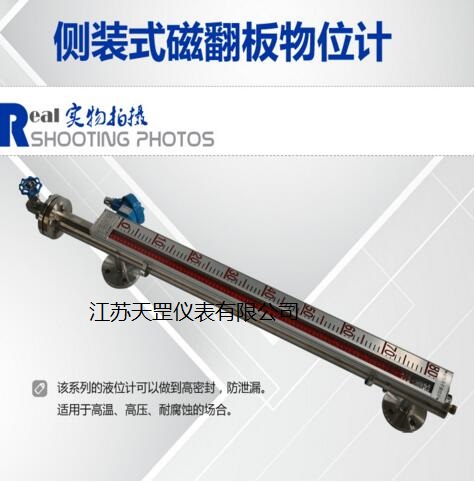

侧装式磁翻板液位计





一、 侧装磁翻板液位计介绍:
侧装磁翻板液位计产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制,配上液位变送器可将液位界位信号转换成线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。

侧装式磁翻板液位计|厂家批发价格|规格参数



二、侧装式磁翻板液位计工作原理

   以浮子内磁钢驱动双色薄片的翻转来指示液位的一种仪表。磁翻板液位计的主体内磁浮子随液位的升降而上下运动,同时驱使主体外指示器内的双色薄片翻转,有液位时转示红色、无液位时转示白色。红色和白色色带间的界线即代表液位高度。在指示器左侧配有醒目的刻度标尺。从而使液位的指示显得更加清晰



三、侧装磁翻板液位计主要技术指标:
1、量程范围(mm):测量范围:300~18000mm

2、介质密度(g/cm3):0.5~2
3、介质粘度: ≤0.02Pa.S
4、工作温度℃:-40~350
5、工作压力:≤2.5MPa(普通型)
                 ≤10.0MPa(高压型)
                 ≤32.0MPa(chao高压型)
                 ≤2.5MPa(防腐型)

6、测量精度(mm):≤±10
7、安装方式:侧装磁翻板液位计、顶装式、底装式
8、防护等级:IP65
9、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型)
10、传输方式:4~20mA 或 开关量
11、接口法兰:根据国家化工部、机械部及美制标准,可以结合用户的需要特殊定制。

注:当侧装式磁翻板液位计安能装受环境影响,空间位置L1<300订货时应明显提出。

侧装式磁翻板液位计|厂家批发价格|规格参数

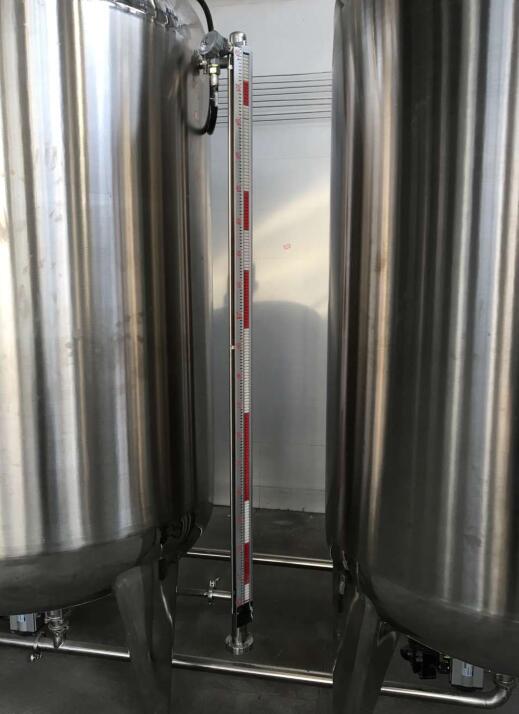

侧装式磁翻板液位计用于低温到高温,真空到高压等各种环境,是石油、化工等工业部门的理想液位测量产品。根据在容器中安装位置的不同,提供侧装和顶装两种形式。根据工作介质不同,提供不锈钢和ABS、PP-R工程塑料三种材质,其中ABS、PP-R材质适用于酸、碱等腐蚀性介质。
侧装式磁翻板液位计的详细资料:
1、以浮子为测量元件,磁钢驱动翻柱显示,无需能源。
2、配上下限开关输出,可实现远距报警,限位控制。

侧装式磁翻板液位计|厂家批发价格|规格参数

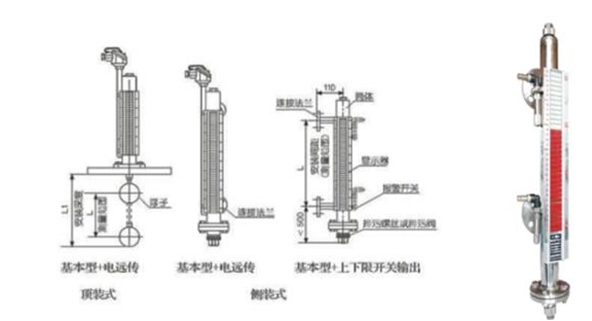

侧装式磁翻板液位计结构及工作原理:

1、基本型
根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的磁钢通过耦合作用,驱动红、白色翻柱翻转180&deg;,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。
2、电远传
浮子液位计上安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。
3、上下限开关输出
在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌簧开关,利用磁性浮子随液位移动使簧片开关动作时,实现报警或限位控制。
侧装式磁翻板

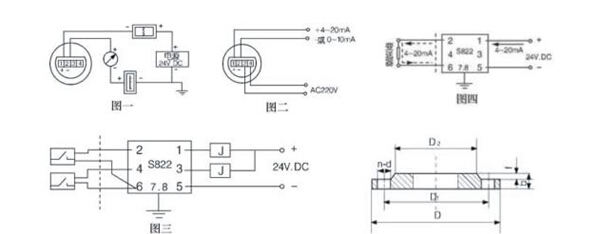

系统构成及接线:
1、上下限开关输出
由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
2、电远传
由测量单元和变送单元两部分组成。
3、本安防爆
a 带本安防爆,上、下限开关输出型
防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
b 带本安防爆远传型
适合使用于&prod;类电气设备(工厂用)、C级气体,高表面温度组别T4(135℃)。(图四)
c 使用注意事项
①变送器外壳设有外接地,用户使用时须可靠接地。
②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5m,电缆允许分布电容为0.8&mu;F。
远传接线
用户自备法兰:

安装形式主体材质公称直径公称压力DD1D2ndfb
侧装不锈钢204.01057556414216
ABS20101057556414216
顶装不锈钢2002.53603102741226332
ABS2000.632028027488332

主要技术指标:

安装形式内容侧装式顶装式
安装间距
(测量范围)
不锈钢500~5000(mm)500-2500(mm)
ABS、PP-R500~4000(mm)
工作压力0.6,1.6,2.5,4.0MPa0.6,1.6,2.5MPa
介质密度>0。6g/c>0.76g/c
法兰连接不锈钢法兰20-40(DN20 PN1.0-4.0)
(GB9119-88)


法兰200-25(DN200 PN1.6)
(GB9119-88)
ABS法兰20-10(DN20 PN1.0)
(GB9119-88)


法兰200-6(DN200 PN0.6)
(GB9119-88)
主体材料ICr18Ni9Ti、ABS、PP-R(工作压力0.6MPa)
介质温度-40~100℃(ABS、PP-R:-40~80℃)
环境温度-40~+70℃
示值误差&plusmn;100mm
介质粘度&le;1st(10-4/s)
上、下限
开关输出
     1、控制灵敏度:10mm
     2、输出接点容量:AC220V 2A
     3、接点寿命:5&times;104次
     4、防爆特征:iaIICT4本质安全型
电远传、
连续显示
     1、精度:&plusmn;1.5%
     2、输出负载:750&Omega;
     3、输出信号:0~10mA输出,220V AC电源
                 4~20mA输出,24V DC二线制
     4、防爆特征:iaIICT4本质安全型

型号说明:

TG-UHZ-1712系列侧装式磁翻板液位计
 1  侧装式
2  顶装式
安装方式
 1 1Cr18Ni9Ti
2 ABS
3 PP-R
主体材质
 1 0.6MPa
2 1.6MPa
3 2.5MPa
4 4.0Mpa
公称压力
 1 基本型
2 带上下限开关输出
3 带电远传(0~10mA输出,220V,AC)
4 带电远传(4~20mA输出,24V,DC)
5 带本安防爆型(4~20mA,24V,DC)
6 带本安防爆型上下限开关输出
类型

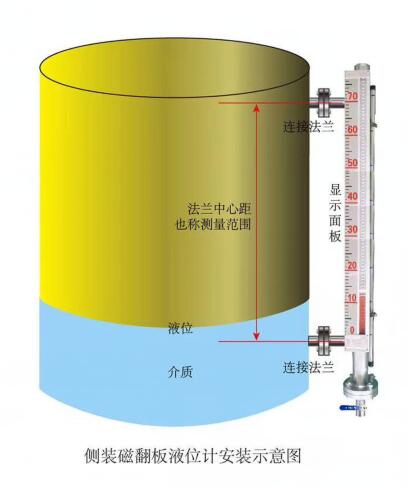

 L 安装间距(测量范围)
 L1 安装深度(顶装式(0~4000mm任选)
 介质密度&rho;(g/c)

XY2211=2500mmL1=3000mm&rho;=0.8g/c
