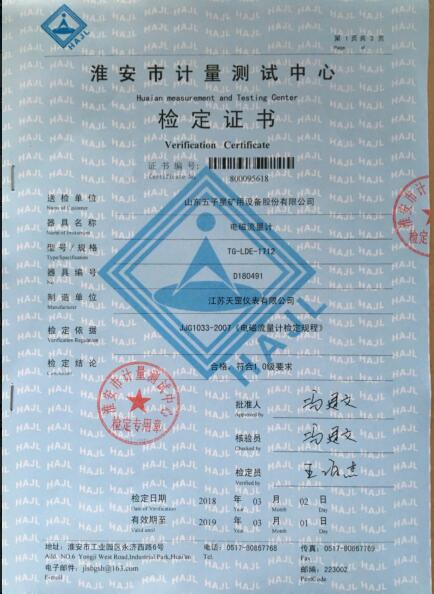

产品检定证书

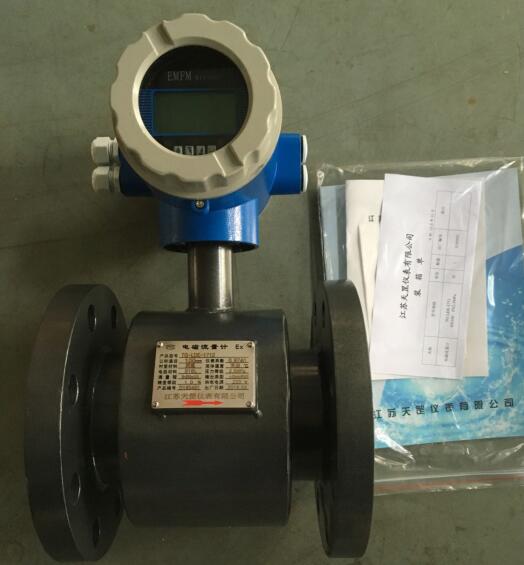

电磁流量计:广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对一般导电液体(自来水、污水、盐水等)的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱等具有腐蚀性液体的流量。
优势及独特卖点:
全数字量处理,抗干扰能力强,测量可靠,精度高、流量测量范围可达150:1。
超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好。
采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波励磁,提高了流采用SMD器件和表面贴装(SMT)技术,电路可靠性高。
管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
在现场可根据用户实际需要在线修改量程。
测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。
高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
具有自检与自论断功能。量测量的稳定性,功耗低。
小时总量计录功能,以小时为单位记录流量总量,适用于分时计量制
内部具有三个积算器可分别显示正向累积量反向累积量及差值积算量,内部设有不掉电时钟,可记录16次掉电时间。
红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能。
工作原理:
据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,感应电势的大小与导体在磁场中的有效长度及导体在磁场中作垂直于磁场方向运动的速度成正比。同理,导电流体在磁场中作垂直方向流动而切割磁感应力线时,也会在管道两边的电极上产生感应电势。感应电势的方向由右手定则判定,感应电势的大小由下式确定:
Ex=BDv-----------------式(1)
式中Ex—感应电势,V; B—磁感应强度,T
D—管道内径,m
v—液体的平均流速,m/s
然而体积流量qv等于流体的流速v与管道截面积(πD2)/4的乘积,将式(1)代入该式得:
Qv=(πD/4B)* Ex ---------式(2)
由上式可知,在管道直径D己定且保持磁感应强度B不变时,被测体积流量与感应电势呈线性关系。若在管道两侧各插入一根电极,就可引入感应电势Ex,测量此电势的大小,就可求得体积流量。
参考流量范围:
口径(mm) | 流量范围(m3/h) | 口径(mm) | 流量范围(m3/h) |
φ15 | 0.06~6.36 | φ450 | 57.23~5722.65 |
φ20 | 0.11~11.3 | φ500 | 70.65~7065.00 |
φ25 | 0.18~17.66 | φ600 | 101.74~10173.6 |
φ40 | 0.45~45.22 | φ700 | 138.47~13847.4 |
φ50 | 0.71~70.65 | φ800 | 180.86~18086.4 |
φ65 | 1.19~119.4 | φ900 | ?228.91~22890.6 |
φ80 | 1.81~180.86 | φ1000 | ?406.94~40694.4 |
φ100 | 2.83~282.60 | φ1200 | 553.90~55389.6 |
φ150 | 6.36~635.85 | φ1600 | 723.46~72345.6 |
φ200 | 11.3~1130.4 | φ1800 | 915.62~91562.4 |
φ250 | 17.66~176.25. | φ2000 | 1130.4~113040.00 |
φ300 | 25.43~2543.40 | φ2200 | 1367.78~136778.4 |
φ350 | 34.62~3461.85 | φ2400 | 1627.78~162777.6 |
φ400 | 45.22~4521.6 | φ2600 | 1910.38~191037.6 |

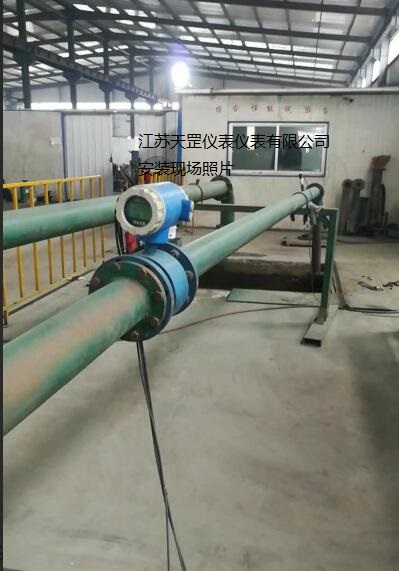

安装要求及现场图:
1)、流量计安装环境的选择:
应尽量远离具有强电磁场的设备,如大型电机、大型变压器、大型变频器等。
安装场所不应有强烈震动,管道固定牢靠,环境温度变化不大(防止固液两相变化)。
流量计安装环境应便于安装和维护。
2)、安装位置的选择:
安装位置须保证管道内始终充满被测液体。
选择液体流动脉冲小的地方,即应远离泵和阀门、弯头等局部阻力件。
测量双相(固、液和气、液)液体时,应选择不易引起相分离的地方。
被测管道内径或周长容易测量,并且椭圆度应较小。
3)、直管段长度:
污水计量表传感器安装管道上游侧直管段长度应大于或等于10D,下游侧应不小于5D(D为被测管道通径)。
4)、 流量控制阀门和调节阀门:
污水计量表流量控制阀门应安装在传感器上游侧的被测管道内,流量调节阀门应安装在传感器下游侧。
流量时,通常流量控制阀门应处于全开状态。
