工业天然气用旋进旋涡流量计的安装要求

文章出处:未知 人气:发表时间:2019-04-15 13:27

旋进旋涡流量计是采用先进的微处理技术,具有功能强,流量范围宽,操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品的先进水平的新型气体流量仪表。旋进旋涡流量计广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量,性能稳定,计量准确,安装方便,维护量小,得到广大用户的一致好评。是目前油田和城市天然气输配计量和贸易计量的优选产品。

旋进旋涡流量计由以下七个基本部件组成
1、旋涡发生体 2、壳体 3、智能流量计积算仪 4、温度传感器 5、压力传感器 6、压电晶体传感器 7、消旋器

    旋进旋涡流量计采用先进的双探头旋进式流量传感器技术,抗干扰能力强,准确度高、无机械转动部件,不易腐蚀,结构紧凑,可靠性高、稳定性好,维修量小。
    旋进旋涡流量计采用先进的微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品的先进水平。实现了机电一体化,日常的计量过程不需人工值守;
    旋进旋涡流量计内置式压力、温度、流量传感器,安全性能高,结构紧凑,外形美观。就地显示温度、压力、瞬时流量和累积流量。

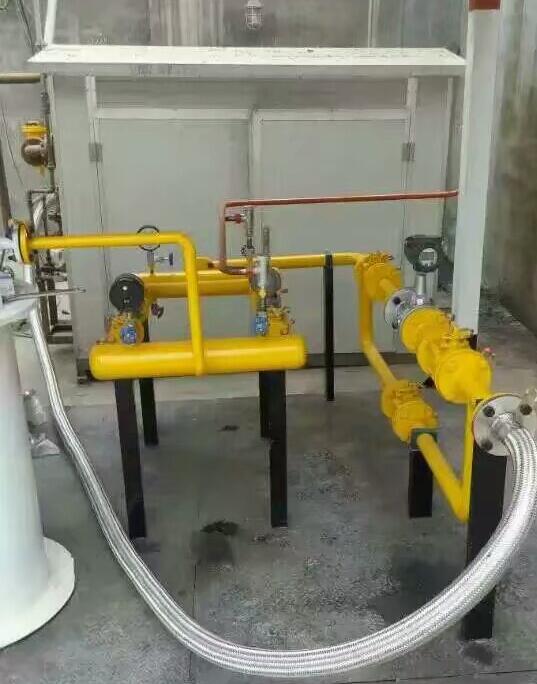

安装时有哪些要求

1、外壳接地端子必须良好接地。
2、流量调节阀应安装在流量计的下游侧。
3、周围不能有强的外磁场干扰及强烈的机械振动。
3、传感器按流向标志可在垂直、水平或任意倾斜位置上安装;
4、当管线较长或距离振动源较近时,应在流量计的上、下游安装支撑,以消除管线振动的影响;
5、传感器的安装地点应有足够的空间,以便于流量计的检查和维修,并应满足流量计的环境要求;
6、应避免外界强磁场的干扰;
7、流量计上、下游直管段长度要求至少保证上游不小于10D,下游不小于5D。


8、在防爆、防尘、防水的环境中使用,流量计的接线端口必须使用防爆、防水接头。
9、安装前应根据流量计标志,审核使用环境条件,确保流量计的流向、工作压力等参数符合规定。
10、安装在室外时,应在其上部加装遮盖物,以免雨水浸入和烈日曝晒而影响流量计的准确计量和使用寿命。
11、为了保证流量计的测量精度,直管段必须与流量计内孔同心,但直管段内径不得小于流量计的内孔直径。为了便于安装使用,直管段内径可赂大于流量计内径。若被测气体不含有较大的颗粒或较长的纤维性杂物时,可以不安装过滤器。
