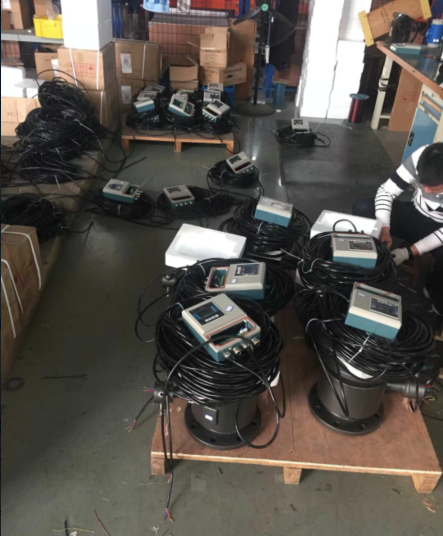

介绍：


TG-LDE-1712分体式污水流量计系列电磁流量计是一种根据法拉第电磁感应定律来测量馆内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，属国内，技术达到国内水平。在满足现场显示的同时，还可以输出4-20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。

工作原理：

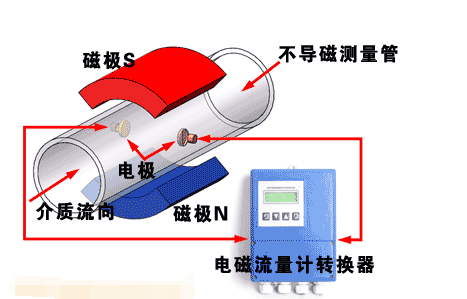

    工作原理是基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离，如图所示。

优势及独特卖点：

1.传感器要的部件－线圈作化的设计，并通过实流试验，切实保证产品的测量精度

2.信号电极作静电屏蔽处理，保证小信号不会受线圈的干扰，保证低流速的测量精度

3.线圈与外界作隔离处理，保证线圈长期的绝缘强度，也就保证传感器的长期测量精度

4.传感器所有的焊接工艺都采用氩弧焊工艺，虽然成本高，但能保证焊接的可靠性（焊接是传感器的zui主要的工艺），特别是安装线圈后的zui后一道焊接工序，用氩弧焊工艺能保证已安装的线圈不被损伤

5.采用接地电极结构，形成一个平衡电极平面，保证整个测量平均速度的过程都被限制在平衡电极平面之内进行，能很好的消除电气噪声干扰，提供测量结果

6.采用定制的双层屏蔽电缆

7.可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低

8.特殊介质测量（如浆液）采用高频励磁，消除杂波干扰

9.采用16位嵌入式微处理器，运算速度快，精度高

10.全数字处理，抗干扰能力强，测量可靠，精度高

11.超低EMI开关电源，适用电源电压变化范围大，抗EMC性能好

12.用单块电路板完成所有功能设计，采用SMD器件和表面帖装SMT）技术，电路可靠性高

13.高清晰度背光中文LCD显示，显示累积流量、瞬时流量、流速、流量百分比等

14.菜单操作，使用方便，操作简单，易学易懂

15.双向测量系统，内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量

16.具有自检与自诊断功能，并在屏幕上显示

选型谱

特点

1 耐腐蚀性能好、结构简单：传感器采用不锈钢材料制造，可耐强酸、强碱，内部无机械可动部件，不易堵塞，不会阻卡，从而使用寿命长。

2 使用功能齐全：显示仪不仅能显示日期、瞬时流量和累积流量，而且能记录、贮存每天的日流量，以备检索，其贮存日流量容量达2600日，还可以查询7年内任意日期的日流量。

3 性能稳定：磁电感应的流量信号的电路采用单片机对其进行运算、控制、处理技术，能识别流量与振动数据，消除所有干扰信号，具有良好的抗震，抗干扰能力，可耐1g振动（压电式耐振≤0.2g），使计量性能稳定、可靠。

4 下限流量低，量程比大，测量准确：流量计测量流速范围为 0.2～7.5m/s。显示仪单片机具有八段非线性流量误差修正功能和输出脉冲信号远传功能。

使用条件

1、环境温度：-30℃--60℃

2、相对湿度：≤85%RH

3、适用介质：水、含油污水、酸碱液

4、介质温度：-20℃--120℃

技术指标：

1、测量管径：DN15—DN300；

2、工作压力：1—42Mpa；

3、测量精度：±1%；

4、信号输出：4—20mA；脉冲输出；

5、脉冲输出：0-1000Hz；

6、通讯接口：RS485接口；

7、供电电源：DC24V。

安装

1、拆卸和安装磁电流量计时要轻拿轻放，用力过重可能会造成传感器失灵或者计量不准；

2、流量计上箭头方向为液体流动方向，磁电流量计组件应严格按照要求的排列顺序和方向安装；

安装要求：

1、流量计可水平、垂直安装，垂直安装时流体须自下而上流动。液体应充满管道，不得有气泡。

2、安装时液体流动方向应与流量计外壳上指示流向的箭头方向一致，流量计上游端至少应有20倍口径长度的直管段，下游端应不少于5倍口径的直管段。

3、流量计应远离外界电磁场，如不能避免，应采取必要的屏蔽措施。

4、为了检修时不致影响液体的正常输送，应在流量计的安装处，安装旁通管道。

5、流量计露天安装时，请采用防雨措施。

6、防爆型流量计，须在安全场所拆装仪表外壳。
