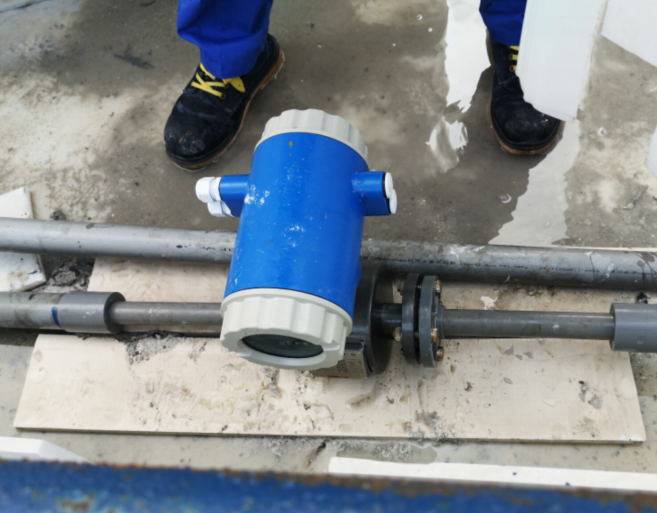

耐酸碱流量计


一、概述:

电磁流量计用于测量强酸强碱等强腐蚀液体和泥浆、污水、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。

二、耐酸碱流量计设计功能:

1.传感器所有的焊接工艺都采用氩弧焊工艺,虽然成本较高,但能保证焊接的可靠性(焊接是传感器的主要的工艺),特别是安装线圈后的zui后一道焊接工序,用氩弧焊工艺能保证已安装的线圈不被损伤

2.采用接地电极结构,形成一个平衡电极平面,保证整个测量平均速度的过程都被限制在平衡电极平面之内进行,能很好的消除电气噪声干扰,提供测量结果

3.采用定制的双层屏蔽电缆

4.可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗低

5.特殊介质测量(如浆液)采用高频励磁,消除杂波干扰

6.采用16位嵌入式微处理器,运算速度快,精度高

7.全数字处理,抗干扰能力强,测量可靠,精度高

8.超低EMI开关电源,适用电源电压变化范围大,抗EMC性能好

9.用单块电路板完成所有功能设计,采用SMD器件和表面帖装SMT)技术,电路可靠性高

10.高清晰度背光中文LCD显示,显示累积流量、瞬时流量、流速、流量百分比等

11.菜单操作,使用方便,操作简单,易学易懂

12.双向测量系统,内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量。

三、技术数据:

· 公称通径:DN6-2200mm

· 公称压力:0.6、1.0、1.6、2.5、4.0MPa(高压可根据用户要求加工)

· DN250污水流量计精度:±0.2% ±0.5%(示值误差)

· 测量范围(流量):0-1m/s至0-10m/s

· 介质温度:分体型-10℃~+80℃(PTFE和F46衬里-40℃~+180℃) 一体型-10℃~+80℃

· 环境温度:-25℃~+60℃

· 环境湿度:5~100%RH(相对湿度)

· 介质电导率:大于20μS/cm

· DN250污水流量计安装:一体型、分体型

· 外壳防护等级:传感器IP65、IP68可选(IP65:尘密、防喷水型,即可允许水龙头 从任何方向对仪表喷水;IP68:尘密、潜水型,能长期在水中工作)转换器IP65

· 电极结构:三电极结构、 极结构

· 被测介质温度:氯丁橡胶衬里80℃,聚氨脂衬里80℃,聚四氟乙烯衬里180℃, 耐高温橡胶衬里120℃

· 传感器输出信号:0-0.2mVp-p至0-2mVp-p

· 电极材料:不锈钢OCrl8Nil2Mo2Ti、哈氏合金B、C、钛Ti、钽(Ta)、不锈钢涂覆碳化钨、特殊

· 防爆标志:ExmⅡT4,ExmdⅡBT4



四、参考流量范围:

口径(mm)流量范围(m3/h)口径(mm)流量范围(m3/h)
φ150.06~6.36φ45057.23~5722.65
φ200.11~11.3φ50070.65~7065.00
φ250.18~17.66φ600101.74~10173.6
φ400.45~45.22φ700138.47~13847.4
φ500.71~70.65φ800180.86~18086.4
φ651.19~119.4φ900?228.91~22890.6
φ801.81~180.86φ1000?406.94~40694.4
φ1002.83~282.60φ1200553.90~55389.6
φ1506.36~635.85φ1600723.46~72345.6
φ20011.3~1130.4φ1800915.62~91562.4
φ25017.66~176.25.φ20001130.4~113040.00
φ30025.43~2543.40φ22001367.78~136778.4
φ35034.62~3461.85φ24001627.78~162777.6
φ40045.22~4521.6φ26001910.38~191037.6

备注:(300口径以上建议使用插入式)

五、电极材料的选择

应根据被测流体的腐蚀性来选择电极的材料,请查有关手册,对于特殊流体应作腐蚀性试验

材料

代号

耐腐蚀性能

316L不锈钢

V

适用于工业、生活用水,原水井水,城市污水等中性溶液
弱腐蚀性酸、碱、盐介质如碳酸、醋酸等

哈氏合金C

HC

适用于耐氧化性酸,如硝酸、混酸、铬酸与硫酸的混合物
耐氧化性盐类或其它氧化剂环境的腐蚀如Fe、Cu
对海水、碱溶液,氧化物溶液有好的耐腐蚀性
不适用:盐酸

哈氏合金B

HB

对于非氧化酸、碱、盐如硫酸、磷酸、有良好的腐蚀性
不适用:硝酸

Ti

耐海水,各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀

Ta

能耐一切化学介质的腐蚀。但价格昂贵

Pt

适用所有的酸碱盐溶液(发烟硫酸及硝酸)

碳化钨

W

具有优异的耐磨性能,专用于泥浆、纸浆等磨损性介质






六、安装要求:

1)、流量计安装环境的选择:

流量计应尽量远离具有强电磁场的设备,如大型电机、大型变压器、大型变频器等。

流量计安装场所不应有强烈震动,管道固定牢靠,环境温度变化不大(防止固液两相变化)。

流量计安装环境应便于安装和维护。

  2)、安装位置的选择:

流量计安装位置须保证管道内始终充满被测液体。

选择液体流动脉冲小的地方,即应远离泵和阀门、弯头等局部阻力件。

测量双相(固、液和气、液)液体时,应选择不易引起相分离的地方。

被测管道内径或周长容易测量,并且椭圆度应较小。

  3)、直管段长度:

流量计传感器安装管道上游侧直管段长度应大于或等于10D,下游侧应不小于5D(D为被测管道通径)。

  4)、 流量控制阀门和调节阀门:

流量计流量控制阀门应安装在传感器上游侧的被测管道内,流量调节阀门应安装在传感器下游侧。

流量时,通常流量控制阀门应处于全开状态。
