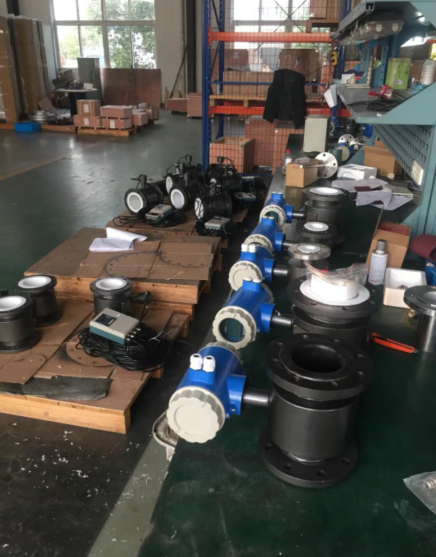

盐酸流量计



盐酸流量计仪表结构简单、可靠，无可动部件，工作寿命长无截流阻流部件，不存在压力损失和流体堵塞现象,无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。

盐酸流量计测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响,用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要备有管道式、插入式等多种流量计型号,采用EEPROM存贮器，测量运算数据存贮保护可靠,具备一体化和分离型两种型式。高清晰度LCD背光显示,根据法拉第电磁感应定律制定，用来测量导电流体的体积流量。由于独特的特点，目前已广泛地应用于工业上各种导电液体的测量。主要用于化工、造纸、食品、纺织、冶金、环保、给排水等行业，与计算机配套可实现系统控制。

性能特点:

◆测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。

◆测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极。

◆由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。

◆传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。

◆LDE转换器采用的单片机(MCU)和表面贴装技术，性能可靠，精度高，功耗低零点稳定，参数设定方便。点击中文显示LCD，显示累积流量，瞬时流量、流速、流量百分比等。

◆双向测量系统，可测正向流量、反向流量。采用特殊的工艺和材料，确保产品的性能在长时候内保持稳定。

按励磁方式分类

要产生一个均匀恒定的磁场，就需要选择一种合适的励磁方式。如按励磁电流方式划分，有直流励磁、交流（工频或其他频率）励磁、低频矩形波励磁和双频矩形波励磁。

1.直流励磁

直流励磁方式用直流电或采用磁铁产生一个恒定的均匀磁场。这种直流励磁变送器的zui大优点是受交流电磁场干扰影响很小，因而可以忽略液体中的自感现象的影响。但是使用直流磁场易使通过测量管道的电解质液体被极化，即电解质在电场中被电解，产生正负离子，在电场力的作用下，负离子跑向正极，正离子跑向负极，这将导致正负电极分别被相反极性的离子所包围，严重影响仪表的正常工作。所以，直流励磁一般只用于测量非电解质液体，如液态金属流量（常温下的汞和高温下的液态钢、锂、钾）等。

2.交流励磁

工业上使用的高精度智能电磁流量计 ，大都采用工频（50Hz）电源交流励磁方式产生交变磁场，避免了直流励磁电极表面的极化干扰。但是用交流励磁会带来一系列的电磁干扰问题（例如正交干扰、同相干扰、零点漂移等）。现在交流励磁正在被低频方波励磁所代替。

3. 低频方波励磁

低频方波励磁波形有二值（正-负）和三值（正-零-负-零）两种，其频率通常为工频的1/2~1/32。低频方波励磁能避免交流磁场的正交电磁干扰，消除由分布电容引起的工频干扰，抑制交流磁场在管壁和流体内部引起的电涡流，排除直流励磁的极化现象。

基本性能及应用

√  适用介质：任何导电液体×

不适用介质：不导电液体、气体、蒸汽×  负压管道无法使用》

强的抗腐蚀能力，几乎可测任何导电液体》

测量不受流体密度、粘度、温度、压力和电导率变化的影响》抗干扰力强，几乎不受外界干扰》

仪表内部无任何阻流部件，无压损，属于节能型仪表》直管段要求低，可在线标定》

具有自检和自诊断功能，方便检修》在现场可根据用户实际需要在线修改量

基本参数

1、公称通径： DN4-DN200mm

2、介质温度：（-20-80）℃、（-20-120）℃、（-20-150）℃；

3、环境温度：（-20-55）℃；

4、精度等级：±0.2%、±0.5%、±1%；

5、输出信号：电压脉冲 、4～20mA二线制；

6、供电电源：传感器：+5V～+24VDC(外接) 变送器：+24VDC(外接)，流量计：3.0V锂电池(内置)

7、显示方式：现场显示，高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）所有有效数据掉电后保持10年不丢。

8、本体材质：304、316L；

9、叶轮材质：2Cr13（镀钛处理、双相钢）

10、轴承材质：硬质合金;

11、连接方式：螺纹、法兰、法兰夹装、卫生卡箍接口；

12、法兰标准：国家标准

13、工作压力：1.6～42MPa(10-42MPa高压需定做加工)；

14、防护等级：IP65；防爆等级：ExdIICT6Gb；

主要技术指标

1、输出信号：0～10mA?DC或4～20mA?DC（负载电阻0～750Ω）

2、电源：220VAC±10%?50Hz

3、精度：0.5级，1级

4、工作压力：DN15～50PN≤2.5MPaDN65～150PN≤1.6MPaDN200～800PN≤1.0MPa高压型PN≤25MPa

5、被测介质温度：橡胶衬里65℃；聚四氟乙烯衬里160℃

6、环境温度：-25～+60℃

7、相对湿度：90%RH

8、衬里材料：橡胶、聚四氟乙烯

9、电极材料：标准型：含钼不锈钢1Cr18Ni12Mo2Ti特殊型：哈氏合金B，哈氏合金C

10、防护等级：IP65防喷水型IP68潜水型

11、长期工作稳定性：0.5%

12、功率：≤30W


如何选择电极材料:

应根据被测液体的腐蚀性来选择电极的材料，请查有关防腐蚀手册，对于特殊流体应作试验。

如何选择内衬材料:

 应根据被测介质的腐蚀性，磨损性和温度来选择内衬材料。

     盐酸计量表测量原理

智能电磁流量计的测量原理是基于法拉第电磁感应定律:导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E为:E=KBVD式中: K-----仪表常数

           B-----磁感应强度

           V-----测量管道截面内的平均流速

           D-----测量管道截面的内径

 测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20mA和0～1kHz输出。

仪表选型

◆量程范围确认

一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，zui低流速应不小于0.2m/s，zui高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。

在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：

Q=πD?V/4Q:流量（㎡/h）  D:管道内径   V：流速（m/h）

电磁流量计的量程Q应大于预计的流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。

◆参考流量范围

安装环境要求

安装环境的主要要求是：

（1）传感器应安装在干燥通风的地方，避免潮湿、容易积水受淹的场所，还应尽量避免阳光直射和雨水直接淋浇。

（2）应尽可能避免安装在周围环境温度过高的地方。一体型结构的高精度智能电磁流量计 还受制于电子元器件环境温度，要低些。

（3）安装传感器的管道上应无较强的漏电流，应尽可能地远离有强电磁场的设备，如大机电、大变压器等，以免引起电磁场干扰；

（4）安装传感器的管道或地面不应有强烈的震动，特别是一体型仪表；

（5）安装传感器的地点要考虑工作人员现场维修的空间。
