 孔板流量计

概述:

孔板流量计TG-KB-1712是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量。节流装置包括环室孔板,喷嘴等。节流装置与差压变送器配套使用,可测量液体、蒸汽、气体的流量,它广泛应用于石油、化工、冶金、电力、轻工等部门。

充满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降, 即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律 为基准的。
智能节流装置(流量计)是集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代流量计,该仪表采用微机技术与微功耗新技术,功能强,结构紧凑,操作简单,使用方便。





二、特点

▲节流装置结构易于复制,简单、牢固,性能稳定可靠,使用期限长,价格

▲孔板计算采用标准与加工

▲应用范围广,全部单相流皆可测量,部分混相流亦可应用。

▲标准型节流装置无须实流校准,即可投用。

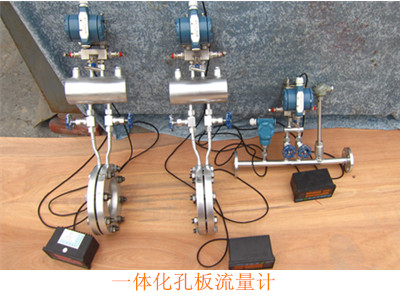

▲一体型孔板安装更简单,无须引压管,可直接接差压变送器和压力变送器。

                孔板流量计工作原理图和计算公式---我们为您想的更多

孔板流量计孔板流量计

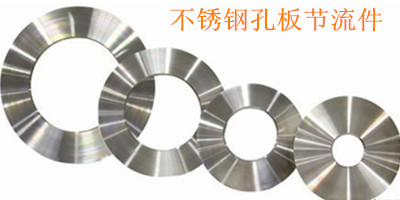

产品照片:

孔板流量计孔板流量计

智能型特点

特点:

▲采用进口单晶硅智能差压传感器

▲高精度,完善的自诊断功能

▲智能孔板流量计其量程可自编程调整。

▲可同时显示累计流量、瞬时流量、压力、温度。

▲具有在线、动态全补偿功能外,还具有自诊断、自行设定量程。

▲配有多种通讯接口

▲稳定性高

▲量程范围宽、大于10:1

智能型技术指标

▲高精度:±0.075%

▲高稳定性:优于0.1%FS/年

▲高静压:40MPa

▲连续工作5年不需调校

▲可忽略温度、静压影响

▲抗高过压

孔板流量计

平衡孔板特点:

  具有平衡整流的显著特征能zui大限度地把流场平衡整流成理想流体,当流体穿过圆盘的函数孔时,流体将被平衡整流,涡流被zui小化,形成近似理想流体,通过取压装置,可获得稳定的差压信号,根据伯努利方程计算出体积流量、质量流量。

平衡流量计优点: 1、测量精度是标准孔板的5~10倍 2、流动噪声是标准孔板的1/15 3、压力损失是标准孔板的1/3 4、压力恢复比标准孔板快2倍 5、zui小直管段可以小于0.51111D
孔板流量计

圆缺孔板特点:

圆缺孔板的开孔是圆的一部分(圆缺部分),这个圆的直径是管道直径的98%,开孔的圆弧部分的圆心应定位,使之与管道同心,这样可保证开孔不会被管道及两端的垫片或由于管道偏心而发生遮盖。适用于湿煤气等脏污介质的测量,可以避免脏物在孔板前后淤积,被广泛应用在各种煤气和脏污流体的测量上

圆缺孔板优点:

管道规格:50mm≤DN≤1200mm 工作压力:PN≤16MPa 工作温度:-40℃≤t≤450℃ 精度等级: 1级,1.5级 连接方式:夹装式、法兰连接、焊接式。
孔板流量计

限流孔板特点:

限流孔板由于具有结构简单、易加工、制造成本低、安装方便等优点,在满足工艺要求的前提下,使用限流孔板代替调节阀来限定流量或降低压力,将会大大地降低投资和操作维修费用,因此在国外已被广泛地应用于工艺装置,对装置的安全运行起着重要的作用。

限流孔板优点:

1、 工艺物料需要降压的场合。 2、 在管道中阀门上、下游需要有较大压降时,为减少流体对阀门的冲蚀,当经孔板节流不会产生气相时,可在阀门上游串联孔板。 3、 流体需要小流量且连续流通的地方,如泵的冲洗管道、热备用泵的旁路管道(低流量保护管道)、分析取样管等场所。 4 、需要降压以减少噪声或磨损的地方,如放空系统。

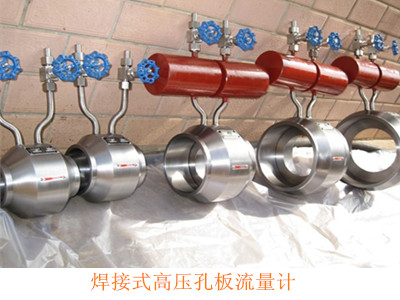

高压孔板流量计特点:

1,适用于高温,高压超低温工作条件 2,可以由于各种化工,热电等高压场合 3适用介质广泛,可对各种液体,气体,蒸汽的流量测量 高压孔板流量计优点: 1,公称直径:10mm≤DN≤300mm 2,公称压力:16MPa≤PN≤42MPa 3,工作温度:-50度≤t≤550度 4,连接方式:焊接,法兰连接

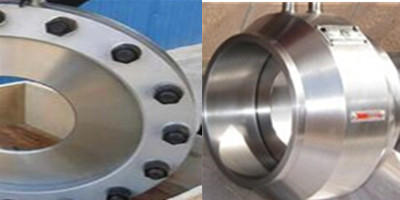

产品细节——-细微之处彰现实力---让您更加放心

孔板流量计孔板流量计
