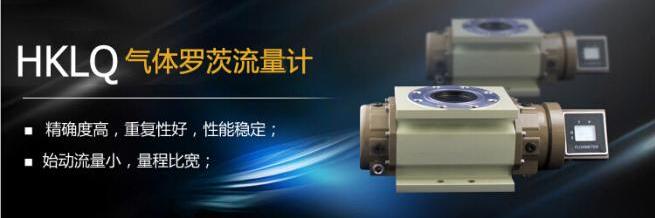

气体罗茨流量计






气体罗茨流量计
应用领域:

餐饮、宾馆等行业的燃气商业核算,输配管网燃气计量,燃气调压站计量,工业和民用锅炉等燃气计量,也可用作丙烷、氮气、工业惰性气体等各种无腐蚀性气体标准流量计。

气体罗茨流量计概述:



智能气体腰轮(罗茨)流量计是集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代流量计,该流量计基于容积式测量原理,用于计量流经封闭管道的气体总量。流量计基型由罗茨流量传感和流量积算仪(二次表)两部分组成。该流量计采用单片机技术和微功耗高新技术,能对被测介质进行压力机内设置和温度自动跟踪补偿运算,并直接显示标准状态下(P0=101.325kPaT0=293.15K)的体积总量。


气体罗茨流量计工作原理:

(气体罗茨流量计)利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。

当被测流体流经流量计时,流体的动压力使进出口间形成一个差压而推动腰轮旋转

当流体推动D2轴上腰轮反时针方向转动时,图1A,与之相连的驱动齿轮带动D1铀上的腰轮顺时针转动,转动90o后成为图1C状态,上边的腰轮受流体推动顾时针转动,驱动齿轮带动下边腰轮反时针旋转,腰轮旋转360o时,有四倍于计量室有效容积的流体排出流量计。这样,两个腰轮交换驱动旋转,随着腰轮的转动,流体经由计量室不断排出流量计。腰轮每转一圈排出的流体体积是一个固定值,即排出量与腰轮轴转数成正比,通过腰轮轴及其它传动机构,将旋转的次数减速后传递到积算显示部分。正是腰轮流量计的这种工作原理决定了这种流量计只要计量室内部配合间隙设计、组装合理,它就会有较高的精度和较低的启步流量,这一特性在民用小区燃气计量中重要,它既满足了居民正常用气时的计量精度,又克服了其它类型流量汁对居民用气低峰时微小气量的无能为力。

  在管道中心安放一个罗茨,两端由轴承支撑。当流体通过管道时,冲击罗茨流量计叶轮,对罗茨流量计产生驱动力矩,使涡轮流量计克服摩擦力矩和流体阻力矩而产生旋转。在一定的流量范围内,对一定的流体介质粘度,罗茨流量计的旋转角速度与流体流速成正比。由此,流体流速可通过罗茨流量计的旋转角速度获得,从而可以计算获得通过管道的流体流量。
  罗茨流量计的转速通过装在机壳外的传感线圈来检测。当罗茨流量计叶片切割由壳体内磁钢产生的磁力线时,就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器,对信号进行放大、整形,产生与流速成正比的脉冲信号,送入单位换算与流量积算电路获得并显示累积流量值;同时亦将脉冲信号送入频率电流转换电路,将脉冲信号转换成模拟电流量,进而指示瞬时流量值。

气体罗茨流量计性能特点

1、高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;进口产品精度可达一般可达±0.1%,高精度、

2、重复性好,短期重复性可达0.05%-0.2%,进口产品可达0.02%,正是由于具有良好重复性好,重复性好正是由于具有良好的重复性,的重复性,如经常校准或在线校准可获得高的精确度,如经常校准或在线校准可获得高的精确度,在贸易结算中是优先选用的流量计;结算中是优先选用的流量计;
3、所有有效数据掉电后保持10年不丢;所有有效数据掉电后保持年不丢;

4、具备仪表系数三点修正,智能补偿仪表系数非线性,并可具备仪表系数三点修正,智能补偿仪表系数非线性,具备仪表系数三点修正进行现场修正;进行现场修正;

5、范围度宽,中大口径可达1:20,小口径为1:10;范围度宽,

6、结构紧凑轻巧适用高压测量,适用高压测量,适用高压测量仪表表体上不必开孔,仪表表体上不必开孔,体上 不必开孔易制成高压型仪表;易制成高压型仪表;

7、结构紧凑轻巧,安装维护方便,流通能力大;结构紧凑轻巧,安装维护方便,流通能力大;

气体罗茨流量计选型始动流量及流量上限

公称通径

仪表型号

起步流量

流量上限

压力损失

耐压等级

精度等级

量程比

仪表材质

(mm)

-------

m3/h

m3/h

Pa

Mpa

-------

-------

-------

DN25

TG-LLQ-16

0.03

16

120

1.0/1.6

1.5/1.0

20:1

铝合金

DN40

TG-LLQ-20

0.05

20

130

1.0/1.6

1.5/1.0

20:1

铝合金

TG-LLQ-25

0.05

25

130

1.0/1.6

1.5/1.0

20:1

铝合金

TG-LLQ-30

0.05

30

130

1.0/1.6

1.5/1.0

20:1

铝合金

TG-LLQ-40

0.07

40

180

1.0/1.6

1.5/1.0

30:1

铝合金

TG-LLQ-60

0.08

60

180

1.0/1.6

1.5/1.0

60:1

铝合金

DN50

TG-LLQ-20

0.05

20

140

1.0/1.6

1.5/1.0

20:1

铝合金

TG-LLQ-25

0.05

25

140

1.0/1.6

1.5/1.0

20:1

铝合金

TG-LLQ-30

0.05

30

140

1.0/1.6

1.5/1.0

20:1

铝合金

TG-LLQ-40

0.07

40

200

1.0/1.6

1.5/1.0

30:1

铝合金

TG-LLQ-60

0.08

60

200

1.0/1.6

1.5/1.0

60:1

铝合金

TG-LLQ-85

0.08

85

210

1.0/1.6

1.5/1.0

70:1

铝合金

DN65

TG-LLQ-100

0.1

100

220

1.0/1.6

1.5/1.0

70:1

铝合金

TG-LLQ-140

0.1

140

220

1.0/1.6

1.5/1.0

120:1

铝合金

DN80

TG-LLQ-100

0.1

100

220

1.0/1.6

1.5/1.0

70:1

铝合金

TG-LLQ-140

0.1

140

240

1.0/1.6

1.5/1.0

100:1

铝合金

TG-LLQ-200

0.1

200

240

1.0/1.6

1.5/1.0

100:1

铝合金

DN100

TG-LLQ-300

0.18

300

280

1.0/1.6

1.5/1.0

110:1

铝合金

TG-LLQ-450

0.18

450

300

1.0/1.6

1.5/1.0

110:1

铝合金

DN150

TG-LLQ-650

0.5

650

580

1.0/1.6

1.5/1.0

80:1

铸铁

TG-LLQ-1000

0.6

1000

600

1.0/1.6

1.5/1.0

80:1

铸铁

DN200

TG-LLQ-1600

0.8

1600

850

1.0/1.6

1.5/1.0

60:1

铸铁

DN250

TG-LLQ-3000

2

3000

1050

1.0/1.6

1.5/1.0

40:1

智能控制器与流量计(工业计量仪表)应同轴安装,流体流动方向应与壳体上表明的方向一致。

对新装或检修后的管道须进行清扫后方可安装

应安装在便于维修、无强电磁干扰、无机械振动以及热辐射影响的场所

不易安装在有强烈脉动流或压力脉动的场合

室外安装时,上部应有遮盖物,以防雨水侵入影响使用寿命。

采用外电源时,须有可靠的接地,但不得与强电系统共用地线。

使用过程中,不得自行更改连接方式或任意拧动各个引线接口

为了便于维护,不影响流体正常输送,安装时参照如下图。

1.气体罗茨流量计在在管道上可以水平、垂直或倾斜安装。

2.测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动。

3.测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处。

气体罗茨流量计智能一体化设计可动态检测介质的温度与压力,并进行自动补偿和压缩因子修正,直接显示气体的标准瞬时体积流量和标准体积总量。
