IC卡蒸汽预付费控制系统

选型

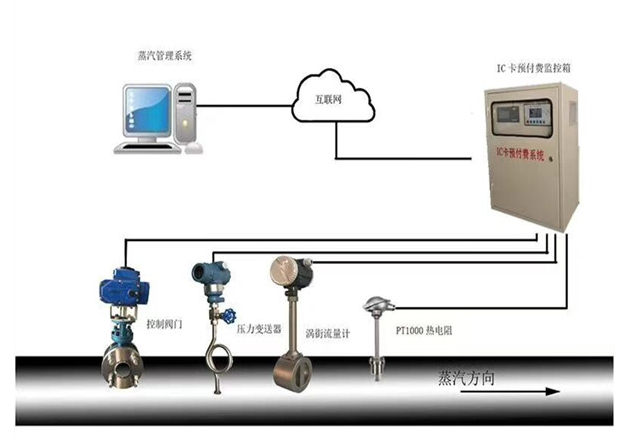

IC卡预付费蒸汽流量计系统由蒸汽流量传感器，压力传感器，温度传感器，IC卡预付费控制仪，IC卡，读卡器，充值软件。当前供热企业普遍存在着“重设备，轻计量”的管理思维，采用的计量设施陈旧，小流量计不出，大流量不会动，安装在现场的计量仪表又无可靠的防盗汽手段……这类现象的存在无形中增加了供热企业管损，并易导致计量纠纷﹑收费困难。用热企业一旦产生了欠费就很可能动用各类社会关系来搪塞拖延，但供热企业却很难做到欠费停汽，而且欠费往往会越欠越多，很难根治，长此下去这一顽症还会传播蔓延到其它用热企业。再加上个别用热企业的不诚信以及因经营产生的关停并转，让供热企业苦不堪言。因此，为了保障供热企业的正常运营及合法权益，这类不公正现象，我们利用成熟的科技手段开发出了“蒸汽计量预付费装置”，其理念就是“先缴费，后用汽”

安装“蒸汽计量预付费装置”后的管理流程
    在用户现场安装完“蒸汽计量预付费装置”后，用户首先向供热单位预先缴纳汽费，该笔汽费由供热企业财务部门确认到账后，通知相关人员用充值软件对该用户的IC卡进行充值，热网管理人员将此IC卡带至现场“刷卡”，装置接收到IC卡的信息后，将根据设定的用汽单价，会计算出用户的可用汽量，并自动启动阀门供汽，动态显示剩余可用汽量和剩余金额以及所有的测量参数。
当用户的剩余金额不足时，现场仪表会发出蜂鸣报警声，提醒客户尽早缴费（和热网远程监测系统配合可实现手机短信通知），否则当表内余额等于零时，系统将自动关闭阀门，停止供热。
同时，为避免安装在现场的计量仪表被人为改动，我公司将提供专用防盗箱将相关仪表统一罩入，并采用无线遥控方式锁定，只能在持遥控器解锁后才能正常打开，否则视为盗汽行为，系统将自动关阀停汽。
蒸汽计量预付费装置中主要功能介绍
一、防盗控制：
        为了防止不良用户盗气，设计了一次仪表防盗箱、二次仪表控制箱上做了防盗设计；仪表安装调试完毕后，用遥控器将仪表箱，防盗箱锁定，防盗指示灯（红）亮起，此时仪表处于防盗运行状态；如要盗气他就要打开一次防盗箱或二次仪表控制箱，在任意一个仪表上做手脚，但只要打开任意一个防盗箱，系统会自动关闭阀门，此时用户无法打开，只有供气方管理人员来用遥控器解码后才可打开阀门正常供气。
二、管道预热：
考虑到节日、欠费或 盗气时阀门会自动关闭，再打开时，如直接打开会造成管道跳动、设备坏损、严重时有人员伤亡的事故，所以我们考虑了管道预热，设计了阀门缓开（时间可设定）保证了人员、设备、管道的安全。
三、高温高压特种阀门：
我们采用了高温高压特种定制阀门，使用温度425度、压力1.6、2.5、4.0mpa可选，密封件采用的硬质合金派对研磨面密封，表面硬度HRC-65度以上，可开关一万次，市场上的普通阀门选用密封件一般用的是四氟、PTFE、PPL等等，这些材料是不耐高温的，超过150度热塑性很差，假如在280度的蒸汽上开关不了几次连密封件都找不到了，更谈不上密封了；我有切身体会，只能用在冷、热水或化工原料上，它的优点就是防腐比较好。
四、UPS双路独立供电：
         为了防止交流停电造成仪表无法计量、阀门无法关闭，设计了双路UPS独立供电，其中一路供结算仪、一路供阀门开关，单路电池容量32Ah，确保交流停电后仪表正常计量，阀门正常开关，一般厂家产品在交流停电后阀门是无法开关的，同时也失去了防盗功能。
五、多重防雷保护：
        系统主板、计量箱均设计了防雷电路，遇到雷电时，防雷电路迅速响应，做出保护，随后电路自动恢复，仪表如安装在空旷的地方要打防雷接地棒，确保正常计量；也考虑到有的用户是化工厂或带有腐蚀性气体的环境下使用，我们在电路板上也做三防处理：防腐、防潮、防氧化。
目前，江苏的供热企业采用的计量设施都是一套孔板流量计或涡街流量计，再加上一只计量箱，箱内一台流量积算仪，zui多再装有备用电源和GPRS模块，这样的配置价格根据管径不同一般在2万～3万之间，与此相比，“热网计量预付费装置”尽管在费用上一次性增加了1～2万，但至少在六大方面做到了革新提升：
首先采用的是测量范围极宽且抗振动效果的“抗振涡街流量计”，该产品测量蒸汽的量程比可超过20：1，比如DN50的测量范围可在0. 3t～3.5t之间，这对于那些忽大忽小用汽或故意在两头用汽的用户是非常有效的，特别是传统的涡街流量计很难抵御振动干扰，但该流量计能做到用户开阀就走数，管阀就停数，但遇到榔头敲都不走数，避免了此类问题而产生的计量纠纷。
其次，“蒸汽计量预付费装置”装有自动阀控系统，该阀门系定制，能确保400℃内不泄漏；
“蒸汽计量预付费装置”装有完善的电子防盗系统；
“蒸汽计量预付费装置”装有防雷击系统，能确保不被雷击损坏；
“蒸汽计量预付费装置”装有大容量UPS系统，2年内能确保遇停电7日而不受影响；
“蒸汽计量预付费装置”装有IC 卡充值系统；
  特别是，“蒸汽计量预付费装置”能解决供热企业的欠费烦扰，能大大提升人员的工作效率和管理效益，这方面的收益是无法估量的！
“蒸汽计量预付费装置”的常见问题解答
?问：“蒸汽预付费装置”能入现有的监测网吗？
答：本装置装有GPRS通信模块，支持标准MODBUS通信协议，若原有监测系统采用的协议是标准的，则可以直接入网，若原系统采用的非标准协议，可专门开发，确保入网。
‚问：“蒸汽预付费装置”能不要其中的流量计吗？
答：可以，用户可保留原有的流量计，费用也相应扣除。
ƒ问：“蒸汽预付费装置”中的IC卡安全吗，丢失了怎么办？
答：IC卡技术已经是成熟的技术，早已广泛地应用在各行各业。每套装置实行单一卡对应，若丢失可重新补办。
④问：“蒸汽预付费装置”若保修期满后遇怎么办？
答：负责装置的终身维修，保修期满后的维修费收取原则用为材料费+差旅费+管理费。
⑤问：“蒸汽预付费装置”安装及调试由谁解决？
答：实行交钥匙工程，运输﹑安装﹑调试均由解决。
能源计量管理仪功能讲解:
     近些年来，随着城镇集中供热的推广普及，作为供热企业的热电厂、热力公司，除了向作为热用户的厂矿企业、事业单位、住宅小区做好正常的供热以外，在计量上也遇到了一些有悖于公平公正用热的现象，如供热费用的无故拖欠、不法分子的恶意修改数据、密码失窃、系统停电等，在技术上也遇到了小流量如何有效计量、超计划用汽如何避免、现场传感器若遇断线或烧坏时如何计量、过热蒸汽和饱和蒸汽的如何判断等。
正是基于解决包含以上问题但不限于它的一系列的考虑，结合广大供热企业多年的应用经验和十几年的流量积算仪开发经验，我们专门推出了用于能源计量收费的仪表—能源计量管理仪，它不仅可用于供热行业的贸易结算，也适用于天然气、煤气的贸易计量。
1．1   “贸易”功能的介绍
能源计量管理仪是用于能源贸易方面的计量结算的，它除了具备计量功能外，还精心设计了大量用于贸易结算方面的功能。首先，它装备有IC卡接收器，由用户通过IC卡将贸易金额充入仪表，此外，为公平公正维护能源供用双方的利益，并借鉴供水供电行业的计量结算经验，专门开发了“贸易”功能，它分“协议计量”、“分时计量”和“定量控制”三块，在实际中能源供用双方可根据需要并协商同意后使用，该功能是SB-2600能源计量管理仪的重要管理手段。
任何流量计都有保证精度的zui小流量，如果流量进一步减小，将会出现灵敏度丧失（如涡街流量计）或被当作小信号予以切除，这对供方来说是不利的，有失公正。为此，供需双方可约定某量为“流量下限” ，在实际流量小于该约定值时，按照该约定值进行计量（注：流量停止时或流量信号小于设定的小信号切除值时，本仪表仍计量为零）。
1．3．2协议上限
流量计超过范围运行，一般均导致计量值偏低，此外热网中如果超计划耗能还将影响热网的供热品质。这不仅损害供方利益，而且损害其它用户利益。为鼓励用户计划用能，不超过设定范围运行，供需双方可约定某量为“流量上限”， 并商定“协议系数”，当实际流量超出该约定的“流量上限”时，对超出的部分按照乘以协议系数的值进行计量。例如：约定“流量上限”为100吨/小时，“协议系数”为2，当实际流量为150吨/小时时，本仪表将显示200吨/小时［100+（150-100）×2］
“协议下限”的设定方法见附表2。
为鼓励用户夜间用能，促使负荷日夜平衡，本仪表具有分时计量的功能，可将一天中的某一时间段设为“峰”，该段内的计费按设定的“峰单价”标准进行，同时将一天中的另一时间段设为“谷”，该段内计费按设定的“谷单价”标准进行，其余的时段为“平”，计费按设定的“平单价”标准进行。
1．5．1 定量控制的流程
供热行业：用户在电厂或热力公司预先缴纳汽费，该费用通过IC卡管理系统充入了用户的IC卡，IC卡记录了用户所支付的金额，用户再将此卡充入自己所装的能源管理仪，管理仪接收到IC卡内的信息后，根据设定的用汽单价，自动计算出用户的可用汽量，实时显示可用汽量和剩余金额，并发出继电信号打开供汽阀门，正式开始供汽计量。当用户的剩余金额不足时，发出蜂鸣报警，直至重新充入汽费，若剩余金额为零时，能源计量管理仪会自动关闭供汽阀门。
1．5．2  IC卡的使用方法
每一张IC卡只对本单位的能源管理仪有效，使用时直接将含有充值金额的IC卡对着管理仪的按键区（zui大射频距离：10 cm），听到“滴”声，仪表显示出图7－7画面，表示仪表已接收到充值金额的信息，并将新充入的金额累加到“余额”中，同时IC卡内的金额归零，须保存好留待下次充值使用。

           蒸汽主要用孔板、涡街流量计等来测量，其中以涡街流量计更为常见，其主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪表。

注：①每台仪表正式投入运行后，其设定的“流量单位”和“单价”不得随意变动，否则，原有的“余量”将发生变化。
②当发生停电事故时，继电输出“状态”将为“常闭”
③设置“定量”值时若多设，可再次进入“定量设置”并用设入负数的办法，可减去多设的量。
④按“累积量清零”将会使“余量”也清零。

蒸汽计量IC卡预付费系统产品优势：
▲不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。
▲安全防爆，适用于恶劣环境。
▲无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。
▲采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。
▲稳压补偿一体化设计。
▲电流输出均为电隔离型，具有良好的共模干扰抑制能力。
▲同时显示流量值与累计流量值，不必轮流切换。
▲采用抗振探头，有效消除外界振动影响。
▲电路采用表面贴装工艺，结构紧凑，可靠性高。
▲采用分体式信号转换器，电缆zui长10米。
▲量程比宽达20:1。
▲整体结构设计合理，动态测量范围宽，压力损失小。
▲分体式涡街流量计采用不锈钢材质，可适用于腐蚀性介质的测量。
▲现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。
