过热蒸气流量计

一、产品概述

  TG-LUGB-1712系列涡街流量计是利用液体振动原理而开发的一种流量计,广泛应用在石油、化工、冶金、造纸等行业流体的计量,该流量计无可动部件,可靠性强、精度高、寿命长,可在很宽的流量范围内测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响,同时不堵、不卡、不易结垢、耐高温、高压,安全防爆,适用于恶劣环境。流量计分一体化显示和远传显示,并可输出脉冲信号或电流信号与微机联网。

二、特点

特点:涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量。

三、过热蒸气流量计优势

优势:涡街流量计采用微功耗高新技术,采用锂电池供电可不间断运行一年以上,节省了电缆和显示仪表的采购安装费用,可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器,可以直接测量出饱和蒸汽的温度并计算出压力,从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器,用于气体流量测量可直接测量出气体介质的温度和压力,从而显示气体的标况体积流量。

公称通经(mm)

200,300, 400,500,600,700,800,900,1000,1500

仪表材质

1Cr18Ni 9Ti

公称压力(Mpa)

PN1.6Mpa;PN2.5Mpa

输出信号

传感器:脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V

变送器:两线制4 ~ 20mADC电流信号

环境条件

温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa

精度等级

示值的±2.5%

量程比

1:10;1:15

阻力损失系数

Cd<2.6

被测介质温度(℃)

-40~+200℃

供电电源

传感器:+24VDC   变送器:+24VDC现场   显示型:仪表自带3.2V锂电池

信号传输线

STVPV3&times;0.3(三线制),2&times;0.3(二线制)

允许振动加速度

1.0g

传输距离

&le;500m

信号线接口

内螺纹M20&times;1.5

防爆等级

ExdIIBT6

防护等级

IP67



四、主要特点

1.结构简单而牢固,无可动部件,可靠性高,长期运行十分可靠。

2.安装简单,维护十分方便。

3.检测传感器不直接接触被测介质,性能稳定,寿命长。

4.输出是与流量成正比的脉冲信号,无零点飘移,精度高。

5.测量范围宽,量程比可达1:10。

6.压力损失较小,运行费用低,更具节能意义。

7.在一定的雷诺数范围内,输出信号频率不受流体物理性质和组分变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿,调换配件后一般无需重新标定仪表系数。

8.应用范围广,蒸汽,液体,气体的流量均可测量。

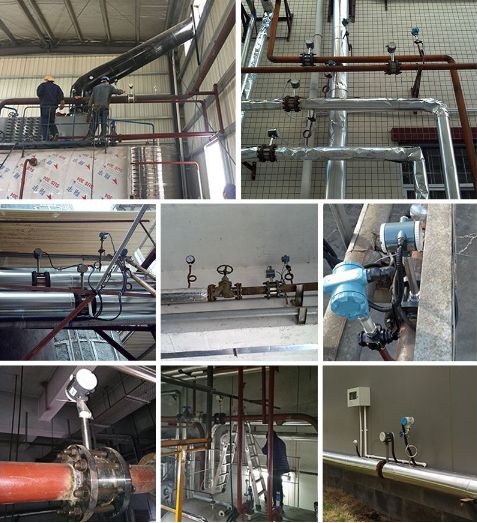

五、操作

将涡街测量头插入管道特定位置,通过测量该位置的局部流量,根据管道截面流速分布关系,计算出管道内平均流速值。它由转换器、插入杆组件、球阀(根据需求配 )、安装短管(ф100)、涡街测量头等组成。



安装步骤:

1.在需要安装流量计的管道正上方(水平管道有此要求),割开 一个略小于ф100的孔,去掉毛刺;

2.将配套的一端带有法兰的短管放在孔的上面,保持短管与管 道垂直,焊接牢固;

3.放上垫片,插入流量计,法兰连接,若此时有球阀,应先将球阀放在短管上连接好,再打开球阀,插入流量计;

4.保证流量计前有大于15D和后有5D的直管段(D为管道内径)。
