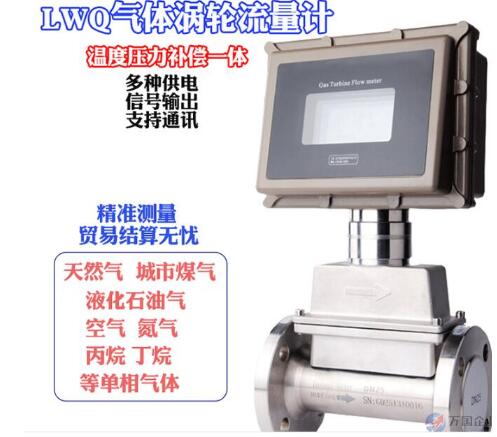

气体涡轮流量计
|
气体涡轮流量计
一、概 述
TG-LWQ-1712型气体涡轮流量计是吸取了国内外流量仪表技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行开发的高精度、高可靠性的气体计量仪表，具有的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。 该类涡轮流量产品本身不具备现场显示功能，仅将流量信号以脉冲信号的方式远传输出。仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DTG等计算机控制系统配合使用。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
二、产品特点
·合金涡轮，具有更高的稳流和耐腐蚀作用
·进口专用轴承，使用寿命长
·计量室与通气室隔绝，保证了仪表的安全性
·流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可
达0.6m3/h
·仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6， 防护等级为IP65
三、技术参数
| 执行标准 | 封闭式管道中气体流量的测量—气体涡轮流量计（GB/T8940-2003） |
| 仪表口径（mm)及连接方式 | 20、25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接 25、40、50可采用螺纹连接 |
| 精度等级 | ±1.5%R（±1%R需特制）* |
| 量程比 | 1:10 ；1:20 ；1:30 |
| 仪表材质 | 表体：304不锈钢或铸铝 叶轮：防腐ABS或铝合金 转换器：铸铝 |
| 使用条件 | 介质温度：-20℃～+80℃ 环境温度：-30℃～+60℃ 相对湿度：5%～90% 大气压力：86Kpa～106Kpa |
| 工作电源 | A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。 当电压低于2.0时出现欠压指示 |
| 整机耗能 | 外电源：< 1W 内电源:平均功耗≤ 1W,可连续使用三年以上。 |
| 信号输出功能 | 脉冲信号、4-20mA电流信号、控制信号 |
| 通讯输出功能 | RS485通讯 |
| 实时记录功能⑤ | 起停记录、日记录、定时间间隔记录 |
| 信号接线口 | 内螺纹M20×1.5或其他 |
| 防爆等级 | ExdⅡBT6或ExiaⅡCT4 |
| 防护等级 | IP65 |
四、测量范围及工作压力
| 公称通径 （mm） | 型号 | 标准量程 （m³/h) | 扩展量程 （m³/h） | 常规耐压等级 （Mpa） | 特制高压等级 （Mpa） | 安装方式 | ||
| DN20 | LWQ－20 | A | 2.2-25 | B | 4-40 | 1.6 | 2.5,4.0 | 法兰 |
| DN25 | LWQ－25 | A | 2.2-25 | B | 4-40 | 1.6 | 2.5,4.0 | 法兰（螺纹） |
| DN32 | LWQ－32 | A | 5-50 | B | 6-60 | 1.6 | 2.5,4.0 | 法兰 |
| DN40 | LWQ－40 | A | 5-50 | B | 6-60 | 1.6 | 2.5,4.0 | 法兰（螺纹） |
| DN50 | LWQ－50 | A1 | 6-65 | B1 | 5-70 | 1.6 | 2.5,4.0 | 法兰 |
| LWQ－50 | A2 | 10-100 | B2 | 8-100 | ||||
| DN65 | LWQ－65 | A | 15-200 | B | 10-200 | 1.6 | 2.5,4.0 | 法兰 |
| DN80 | LWQ－80 | A1 | 13-250 | B | 10-160 | 1.6 | 2.5,4.0 | 法兰 |
| LWQ－80 | A2 | 20-400 | 法兰 | |||||
| DN100 | LWQ－100 | A1 | 20-400 | B | 13-250 | 1.6 | 2.5 | 法兰 |
| LWQ－100 | A2 | 32-650 | 法兰 | |||||
| DN125 | LWQ－125 | 1 | 25-700 | B | 20-800 | 1.6 | 2.5 | 法兰 |
| DN150 | LWQ－150 | A1 | 32-650 | B | 80-1600 | 1.6 | 2.5 | 法兰 |
| LWQ－150 | A2 | 50-1000 | 法兰 | |||||
| DN200 | LWQ－200 | A1 | 80-1600 | B | 50-1000 | 1.6 | ______ | 法兰 |
| LWQ－200 | A2 | 130-2500 | 法兰 | |||||
| DN250 | LWQ－250 | A1 | 130-2500 | B | 80-1600 | 1.6 | ______ | 法兰 |
| LWQ－250 | A2 | 200-4000 | 法兰 | |||||
| DN300 | LWQ－300 | 1 | 200-4000 | B1 | 130-2500 | 1.6 | ______ | 法兰 |
| B2 | 320-6500 | 1.6 | ||||||
五、产品分类
| 产品图片 |  |  |  | ||
| 仪表型号 | LWQ-N | LWQ-A | LWQ-B | LWQ-C | LWQ-D |
| 信号输出 | 脉冲 | 4-20mA | 无 | 4-20mA | 可选4-20mA/脉冲 |
| 供电电源 | +24VDC±15% | +24VDC±15% | 锂电池 | 24VDC±15% | 24VDC±15%+锂电池 |
| 精度等级 | 2.5～1.5级 | 1.5～1.0级 | 1.5～1.0级 | ||
| 测量范围 | 标准量程 | 标准量程或扩展量程 | 标准量程或扩展量程 | ||
| 显示器 | 无 | 有 | 有 | ||
| 温压补偿 | 无 | 无 | 有 | ||
| 通讯接口 | 无 | 无 | RS485 | ||
| 实时记录 | 无 | 无 | 有 | ||
| 仪表材质 | 铝合金或不锈钢 | 铝合金或不锈钢 | 铝合金或不锈钢 | ||
| 防爆等级 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | ||
| 防护等级 | IP65 | IP65 | IP65 | ||
| 整机功耗 | < 1W | < 1W | < 1W | ||
| 仪表通经 | DN25～DN300 | DN25～DN300 | DN25～DN300 | ||
| 安装方式 | 法兰安装 | 法兰安装 | 法兰安装 | ||
| 介质温度 | -20℃～80℃ | -20℃～80℃ | -20℃～80℃ | ||
| 环境温度 | -30℃～60℃ | -30℃～60℃ | -30℃～60℃ | ||
五、产品选型
| 型号 | 说明 | ||||||
| TG-LWQ-1712 | □ | —□ | □ | /□ | /□ | /□ | |
| 仪表 类型 | N | 传感器型：+12V或24V供电，输出三线制脉冲信号 | |||||
| A | 变送器型：+24V供电，输出二线制4～20mA | ||||||
| B | 智能型：锂电池供电，现场显示无信号输出 | ||||||
| C | 智能型：+24V供电，现场显示并输出二线制4～20mA | ||||||
| D | 全智能型：温压补偿一体化，现场显示并远传信号 | ||||||
| 公称通径及 量程范围 | 25 | DN 25mm | |||||
| 40 | DN 40 mm | ||||||
| 50 | DN 50 mm | ||||||
| 65 | DN 65 mm | ||||||
| 80 | DN 80 mm | ||||||
| 100 | DN 100 mm | ||||||
| 125 | DN 125 mm | ||||||
| 150 | DN 150 mm | ||||||
| 200 | DN 200 mm | ||||||
| 250 | DN 250 mm | ||||||
| 300 | DN 300 mm | ||||||
| 量程范围 | W(x) | 扩展量程范围，请参照Px页表2选择 | |||||
| S(x) | 标准量程范围，请参照Px页表2选择 | ||||||
| 表体材质 | S | 不锈钢 | |||||
| L | 铝合金 | ||||||
| 机芯材质 | S | 防腐ABS | |||||
| L | 铝合金 | ||||||
| N | 无特殊结构 | ||||||
| A | 氧气专用 | ||||||
| B | 压缩空气专用 | ||||||
例：选用一台不锈钢材质，温压补偿一体化气体涡轮流量计来测量氧气，用户工况测量范围为3-50m3/h,型号为：LWQ-D-40W1/S/S/A
