插入式热式气体质量流量计
|

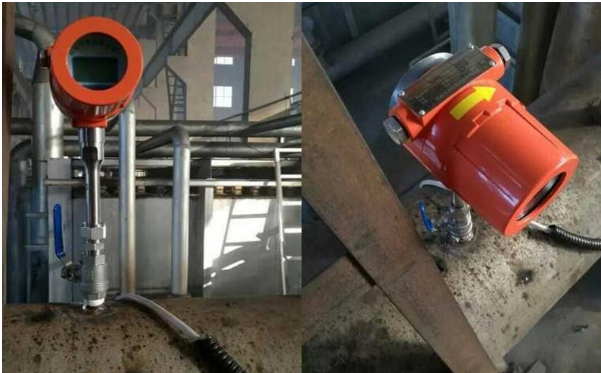

结构形式:
◆技术优势:
1、专有流量数据模型算法;模糊理论控制温度、湿度算法;
2、高性能智能微处理器及模数、数模转换芯片;
3、宽量程比1000:1;大口径,低流速,压损可忽略;
4、直接测量质量流量,无须温压补偿;
5、低流速测量非常灵敏;
6、设计、选型方便,安装、使用简便;
7、适合各类单一或混合气体流量测量。
性能指标:
1、测量范围:0.5—100Nm/s (20℃,101.33KPa)
2、准确度: ±1%的读数 ±0.5%满量程
3、量程比:通常100:1(取决于标定流量的范围)
4、管径范围: 15mm~6000mm
5、应用范围: 适合各类单一或混合气体。含尘、含沙、含湿气、各种腐蚀性气体
6、环境温度范围: -40℃~+85℃(无显示); -30℃~+70℃(有显示); 湿度小于90%RH
7、介质温度范围: -40℃~+100℃;-40℃~+200℃; -40℃~+450℃;-40℃~+510℃
8、传感器直径:ф3、ф2.5
9、插入式传感器探杆直径:ф19(标准)、ф16、ф12
10、传感器材质:316不锈钢、哈氏合金、钛
11、探杆材质(保护套): 316不锈钢(标准)、哈氏合金
12、双向测量介质流量
13、模拟量输出:流量:4-20mADC, 温度:4-20mADC, 大负载:1000Ω
14、累积脉冲量输出
15、键入12段非线性修正,内置10段非线性修正
16、通讯:串口输出RS232/RS485
17、供电电源:24VDC/600mA;220VAC/2W;110VAC/3W
18、报警:1-2路继电器输出、5A/220V、5A/30VDC、键入设定??
19、大屏幕LCD显示:七位瞬时流量,八位累积流量
20、过程压力:1.6Mpa(大20MPa)
21、安装工艺形式:插入式(卡套、卡套+球阀、法兰连接)适用于DN80以上的管道安装,管道式(法兰、螺纹连接)适用于DN15以上的管道安装。
22、防爆等级:本安型(iaⅡCT5)、隔爆型(ExdⅡCT4)
23、防护等级:IP65
工作原理:
■VF10系列流量计是基于热扩散原理的流量仪表。即是利用流体流过发热物体时,发热物体的热量散失多少与流体的流量成一定的比例关系。具体来说,该流量计的传感器有两只标准级的RTD,一只用来做热源,一只用来测量流体温度,流体流过时,两者之间的温度差与流量的大小成非线性关系,该仪表就可以把这种关系转换为测量流量信号的线性输出。
■利用热扩散原理制造的流量计有两种设计方法:一是:基于恒温差原理;二是基于恒功率原理。基于共同的数据模型:P/△T=A+B(Q)N。其中:P---耗散功率,△T---两个传感器之间的温差, Q---质量流量,N---指数系数,A、B是与气体的热性能有关的系数。
■恒温差原理:△T保持不变,耗散功率P与流体的流量Q成指数函数递增的关系。
■恒功率原理:耗散功率不变,温度差△T与流体的流量Q成指数函数递减的关系。
产品特点:
采用稳定性高的铂RTD传感器
采用享有专有技术”平衡结构封装”,介质温度自补偿
专有算法,可实现高线性、高重复性、高精度
量程比宽1000:1,可据用户要求可拓展
可实现大管径小流量测量,zui小流量可测低至零,分辨率0.001m/s
无可动部件、振动影响可忽略
直管段要求不高1-2D
与介质的温度、压力无关
专有高温算法,介质温度可达+510℃,
采用高湿算法,实现高精度测量
对流量信号键入12点动态修正,内置10点修正
在线动态校正电流/电压输出
对粉尘等小颗粒不敏感
在线不断流装卸,维护方便
产品选型:
TG-RS-1712
热式气体质量流量计 | ||||||||
公程通径 | -XXX | 100表示DN100 | ||||||
安装形式 | G | 管道式 | ||||||
C |
插入式 | 1 | 螺纹连接 | |||||
2 | 法兰连接 | |||||||
公称压力 | A | 0~0.6MPA | ||||||
B | 0~1.0MPA | |||||||
C | 0~1.6MPA | |||||||
D | 0~2.5MPA | |||||||
E | 0~4.0MPA | |||||||
F | 0~6.4MPA | |||||||
G | 0~10MPA | |||||||
H | 0~16MPA | |||||||
工艺条件 | 0 | 普通 | ||||||
1 | 防腐 | |||||||
2 | 防爆 | |||||||
3 | 高温 | |||||||
输入信号 | A | 无输出 | ||||||
B | 4~20MA | |||||||
C | RS485 MODBUS | |||||||
| 1 | 220V AC | ||||||
2 | 24V DC |
