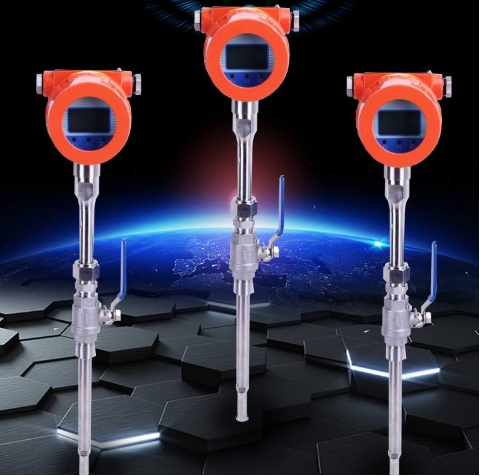

烟气流量计

一、概述:

热式气体质量流量计由传感器和信号分析、处理与控制单元两部分构成。传感器一部分测量温度，而另一部分用于加热。前者监控实际过程温度值；后者维持一恒定温度值，使其总是高于实际过程温度且与该过程温度保持恒定的温度差。气体的质量流量越大，冷却效应就越大，维持差分温度所需的能量也就越大。因此，通过测量加热器的能量便可得出被测气体的质量流量。

技术优势：
1、专有流量数据模型算法；模糊理论控制温度、湿度算法；
2、高性能智能微处理器及模数、数模转换芯片；
3、宽量程比1000：1；大口径，低流速，压损可忽略；
4、直接测量质量流量，无须温压补偿；
5、低流速测量非常灵敏；
6、设计、选型方便，安装、使用简便；
7、适合各类单一或混合气体流量测量。

使用范围及特点

质量计算，标况体积测量，降低计量误差

专有流量数据模型算法，可实现高线性，高重复性，高精度

高性能智能微处理器计模数，数模转换芯片

宽量程比1：1000，测量大口径低流速流量时，可忽略压损，低流速测量灵敏，流量可侧低至0.05m/s

选型，安装，使用，维护简单，可在线不断流拆装和维护（插入式）

无可动部件，震动影响可忽略

对粉尘等小颗粒不敏感，适合各类单一或混合气体流量测量。

性能表：

使用介质：不含水分的气体

流速范围：0~60m/s (标准状态为20度，0.10133mpa),超出测量范围请与厂家协商定制。

准确度：1%的读数，0.5%满量值

重复性：0.2%的满量值

温度范围：环境温度-20度~70度，介质温度-20度~120度或-20度~350度

供电电源：24V/220V

模拟输出：4~20mA

响应时间：小于1秒

温度系数：0.05%/c

通讯接口：串口输出RS485，HART

在线显示：液晶显示瞬时，积累流量和热量

过程压力:小于4.2mpa

过程连接：锁紧装置/球阀连接，法兰连接，法兰卡装，

防爆等级：ExdllC114

防护等级：传感器IP67，变送器IP65

报警点：继电器干接点输出，可选择上线单包警点或上下限双报警点

传感器直径：3mm/4mm/5mm

探杆直径：标准为18mm

传感器材质：标准为1Cr18Ni9Ti :304L,哈C，钽

探杆材质：标准为1Cr18Ni9Ti :304L,哈C，钽

外壳材质：危险领域安装外壳为粉末涂层的铝壽件

电器接口：M20X1.5
压力损失：对直径大于DN80的管道可以忽略不计

特点：

测量气体质量流量，无需温度、压力补偿。
量程比大，测量流速范围：0.1Nm/s～100Nm/s。
无压力损失，适用已知截面积的任意形状管道。
  耐腐蚀型传感器，适合测量腐蚀性气体。
插入式传感器可以在线安装和维护。
全量程段的专家算法，保证了测量的准确度。适于贸易结算或气体检漏。
液晶显示器：8位字段式+24位提示符。
测量显示:质量流量、标况体积流量、累计流量、北京时间、累计运行时间。
 瞬时流量zui大显示值：999999.9
累计流量zui大显示值：×103
信号输出：4～20mA、RS-485
内置MENU（菜单）、CUS（光标移动）、UP（数值增加）、ENT（确认）四个按键，用于参数的设定。

仪表无须压力温度补偿，直接测量气体的质量流量；

灵敏度高，低流速的流量测量，更适合于大管径，性价比高；

宽量程比，范围度达120:1，可扩展为1000:1；

压力损失小，稳定可靠；

具有多种信号输出，能通过通讯接口实现网络管理功能；

记录查询功能，可支持五年内的日、月、年记录查询问；

安装维修简便，抗振性能好，无可动部件，不会堵塞，使用寿命长。

管段传感器数据表 （螺纹连接）

注：DN<20mm时，传感器尺寸请咨询

应用领域：

 ● 氧气、氮气、氢气、及多组分气体测量。
 ● 高炉煤气、焦炉煤气测量。
 ● 烟道气测量。
 ● 沼气、水处理中的曝气测量。
 ● 压缩空气测量。
 ● 天然气，液化气，火炬气，等气体流量测量
 ● 电厂高炉的一次风、二次风流量测量
 ● 矿井下通风或排风系统流量测量

选型：

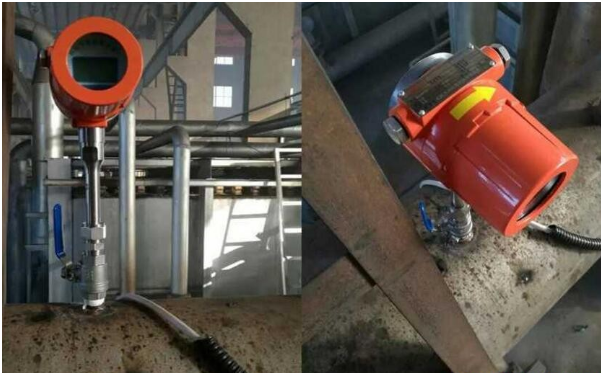

现场安装图：

售后服务：
1、所售产品在一年之内出现质量问题的（非人为），负责免费维修。
2、质保期内如产品出现任何质量问题，负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，负责维修，收取损坏部件成本费。
4.如用户需现场服务，以zui短时间到达用户现场。
5、本公司所售的产品所享受终生维护。
